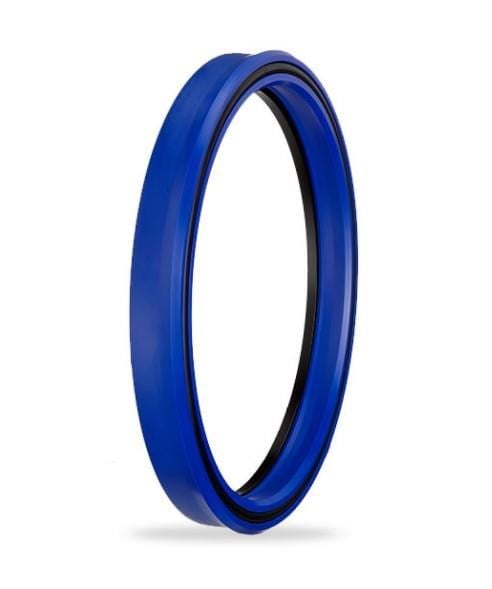

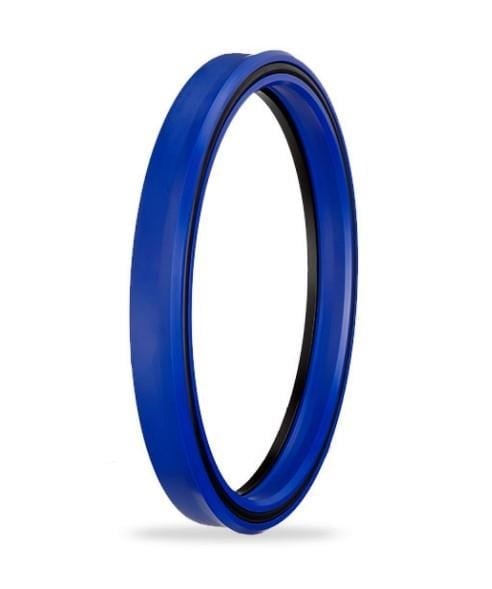

101,6x114,3x14,28 mm ölçüsündeki A152-101 PU, A152 profilli 92 PU / POM / 70 NBR ağır hizmet boğaz keçesi olarak hidrolik silindirlerde kullanılır.
Ağır hizmet boğaz keçesi ne için kullanılır?
A152-101 PU, hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılır ve yağın dışarı kaçmasını önler. Çift dinamik dudaklı PU ring, POM destek ringi ve NBR O-ringden oluşur. NBR O-ring çok düşük basınçlarda bile dudağı mile bastırarak sızdırmazlığı destekler. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre mil (piston kolu) çapı Ød = 101,6 mm, kanal dibi çapı ØD = 114,3 mm, keçe yüksekliği b = 14,28 mm, kanal genişliği B = 15,28 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
92 PU / POM / 70 NBR ne demek?
101,6x114,3x14,28 ölçüsündeki bu ağır hizmet boğaz keçesi için kullanılan malzeme: 92 PU / POM / 70 NBR. 92 ve 70 Shore A sertlik, keçenin basınç altındaki akma direncini etkiler. PU (poliüretan) aşınma ve yırtılmaya karşı çok dayanıklıdır; boşluğa akmaya (ekstrüzyona) direnci yüksektir ve yüksek basınca uygundur; NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı -40 /+100 °C.
Akma boşluğu nedir, ne kadar olmalı?
Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. A152-101 PU için keçe et kalınlığı (ØD − Ød) / 2 = 6,35 mm’dir. İzin verilen en büyük boşluk: 150 bar → 250; S Max (mm) bar → 1,0.
Keçe kanala nasıl takılır?
Keçe, sızdırmazlık dudakları basınç tarafına bakacak şekilde kanala yerleştirilir. Keçe ve yüzeyler montajdan önce sistemde kullanılan yağla yağlanmalıdır. Kanal genişliği tabloya göre B = 15,28 mm’dir.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -40 /+100 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (600 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
