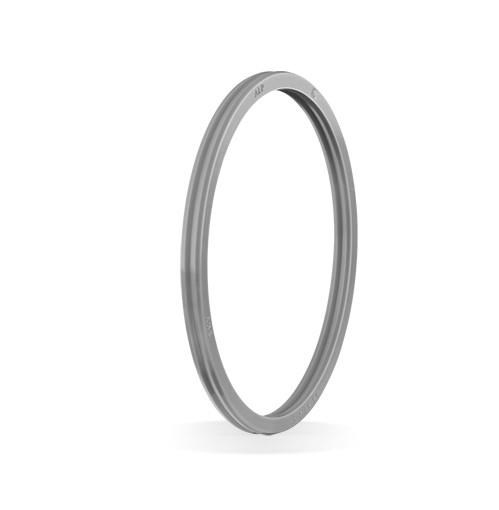

100x90,6x7,1 mm ölçüsündeki A406-100/3, A406 profilli 95 PU statik sızdırmazlık keçesi olarak hidrolik silindirlerde kullanılır.
Statik sızdırmazlık keçesi ne için kullanılır?
A406-100/3, silindir kapağı, flanş ve yuvalarda kullanılır ve hareket etmeyen parçalar arasında sızdırmazlık sağlar. O-ring + destek ringi kombinasyonunun yerine tasarlanmış yüksek performanslı PU statik keçedir. O-ring montajlarında görülen dönme problemini ortadan kaldırır. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
A406-100/3 hangi mil / silindir çapına uyar?
Tabloya göre iç çap 90,6 mm, dış çap 100 mm, kanal genişliği B = 7,1 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
A406-100/3 hangi şartlarda çalışır?
A406 profilinde tabloya göre çalışma basıncı 500 bar, çalışma sıcaklığı -35/+110 °C; akışkan tipi: mineral Yağlar. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.
Yüzey pürüzlülüğü neden önemlidir?
Tabloda çalışan yüzey için Ra ≤0.8 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤6.3 µm · Rmax ≤16.0 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
A406 ile diğer profiller arasındaki fark nedir?
O-ring + destek ringi kombinasyonunun yerine tasarlanmış yüksek performanslı PU statik keçedir. O-ring montajlarında görülen dönme problemini ortadan kaldırır. Akma dayanımı yüksek olduğu için destek ringi gerekmez; standart O-ring kanallarına uygun üretilebilir. Aynı profilde bu ölçüye en yakın A406-081 (81x74,7x5,2) ve A406-116 (116x108x6,5) ürünleri de bulunur.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -35/+110 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (500 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
