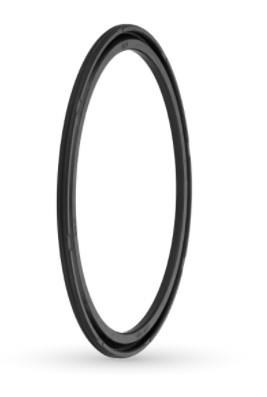

100x88x3,4 Pnömatik Piston Keçesi (A803-100)

ALP A803-100: A803 profilli 100x88x3,4 pnömatik piston keçesi. Çalışma basıncı 12 bar.

Pnömatik piston keçesi ne için kullanılır?

A803-100, pnömatik silindirlerin pistonunda kullanılır ve pistonun iki tarafı arasındaki sızıntıyı önler. Özellikle kısa stroklu pnömatik silindirler için tasarlanmış NBR piston keçesidir. Hava ile çalışan silindir ve aktüatörlerde kullanılır.

Sık sorulan sorular

Tablodaki ölçüler neyi gösterir?

Tabloya göre silindir gömleği iç çapı ØD = 100 mm, piston kanal dibi çapı Ød = 88 mm, keçe yüksekliği b = 3,4 mm, kanal genişliği B = 4 mm. Diğer harflerin yerleri teknik çizimde gösterilir.

A803-100 hangi şartlarda çalışır?

A803 profilinde tabloya göre çalışma basıncı 12 bar, çalışma sıcaklığı -30/+105 °C, kayma hızı en fazla 1 m/s; akışkan tipi: şartlandırılmış hava. Değerler keçe kanalı ve yüzey kalitesi tabloya uygun olduğunda geçerlidir.

A803-100 hangi malzemeden üretilir?

100x88x3,4 ölçüsündeki bu pnömatik piston keçesi için kullanılan malzeme: 70 NBR. 70 değeri malzemenin Shore A sertliğidir. NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105 °C.

Keçe kanala nasıl takılır?

Keçe ve kanal montajdan önce temizlenmeli ve yağlanmalıdır. Keskin kenarlara karşı montaj pahı veya kovan kullanılmalıdır. Kanal genişliği tabloya göre B = 4 mm’dir.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+105 °C aralığının dışına çıkmamalıdır.
• Basınç sınırını (12 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
• Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
