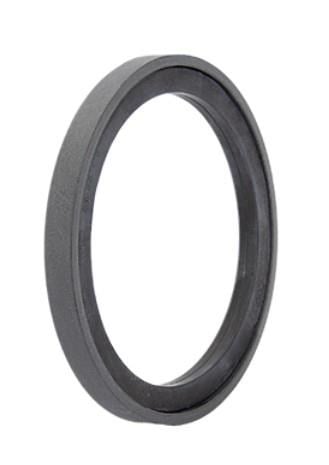

100x85x7,5 mm ölçüsündeki A308 100-085, A308 profilli PTFE+KARBON / 80 NBR PTFE piston keçesi olarak hidrolik silindirlerde kullanılır.
PTFE piston keçesi nerede kullanılır?
Hidrolik silindirlerin pistonunda kullanılan bu PTFE piston keçesi, pistonun iki tarafı arasındaki sızıntıyı önler. Düşük sürtünmeli karbon katkılı PTFE ring ile NBR kare ringden oluşur. Enerjilendirici olarak O-ring yerine kare ring kullanıldığı için ringin dönmesi ve ters montajı önlenir. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
A308 100-085 hangi mil / silindir çapına uyar?
Tabloya göre silindir gömleği iç çapı ØD = 100 mm, piston kanal dibi çapı Ød = 85 mm, kanal genişliği B = 7,5 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.
A308 100-085 hangi şartlarda çalışır?
A308 profilinde tabloya göre çalışma basıncı 400 bar, çalışma sıcaklığı -30/+105°C, kayma hızı en fazla 5 m/s; akışkan tipi: mineral Yağlar. Değerler keçe kanalı ve yüzey kalitesi tabloya uygun olduğunda geçerlidir.
Basınca göre izin verilen boşluk nedir?
Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. A308 100-085 için keçe et kalınlığı (ØD − Ød) / 2 = 7,5 mm’dir. İzin verilen en büyük boşluk: 150 bar → 250; 7.5 bar → 0,40; 8 bar → 0,40 (diğer basınçlar tabloda).
PTFE piston keçesi nasıl monte edilir?
Önce O-ring (enerjilendirici) kanala yerleştirilir, ardından PTFE ring üzerine takılır. PTFE ring ısıtılarak (sıcak yağda) yumuşatılırsa daha kolay takılır; sonra kalibre edilmelidir. Kanal genişliği tabloya göre B = 7,5 mm’dir.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -30/+105°C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (400 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
