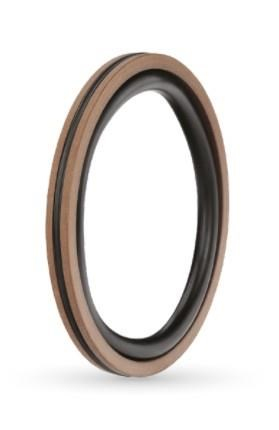

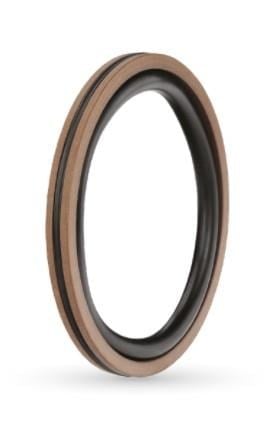

A306 100-084,5, 100x84,5x6,3 mm ölçülü ALP PTFE piston keçesi ürünüdür; malzemesi PTFE + BRONZ / 70 NBR.
PTFE piston keçesi nerede kullanılır?
100 mm silindir çapı için PTFE piston keçesi olan A306 100-084,5, pistonun iki tarafı arasındaki sızıntıyı önler. Bronz katkılı PTFE ring ile X-ringden oluşur. İki farklı akışkanın bulunduğu özel durumlar için tasarlanmıştır. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre silindir gömleği iç çapı ØD = 100 mm, piston kanal dibi çapı Ød = 84,5 mm, kanal genişliği B = 6,3 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
A306 100-084,5 için izin verilen boşluk ne kadar?
Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. A306 100-084,5 için keçe et kalınlığı (ØD − Ød) / 2 = 7,75 mm’dir. İzin verilen en büyük boşluk: 150 bar → 250; 2.2 bar → 0,30; 3.2 bar → 0,40 (diğer basınçlar tabloda).
A306 100-084,5 montajında nelere dikkat edilir?
Önce O-ring (enerjilendirici) kanala yerleştirilir, ardından PTFE ring üzerine takılır. PTFE ring ısıtılarak (sıcak yağda) yumuşatılırsa daha kolay takılır; sonra kalibre edilmelidir. Kanal genişliği tabloya göre B = 6,3 mm’dir.
A306 profilinin özelliği nedir?
Bronz katkılı PTFE ring ile X-ringden oluşur. İki farklı akışkanın bulunduğu özel durumlar için tasarlanmıştır. X-ring, dinamik çalışmada oluşacak yağ filmini engellemeye yardımcı olur. Aynı profilde bu ölçüye en yakın A306 105-084 (105x84x8,1) ve A306 110-089 (110x89x8,1) ürünleri de bulunur.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -30/+105°C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (400 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
