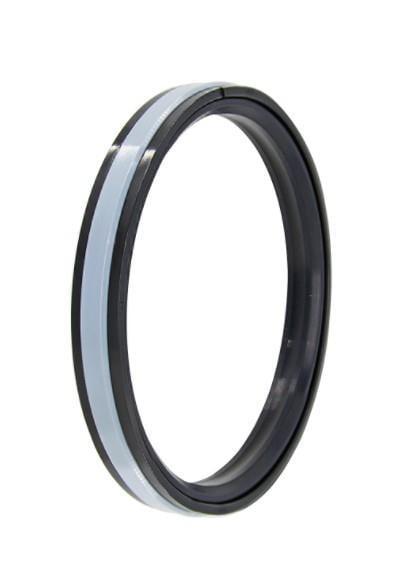

100x82x22,5 mm ölçüsündeki A114 100-082, A114 profilli 80 NBR / POM / TPE piston keçesi olarak hidrolik silindirlerde kullanılır.
A114 100-082 ne işe yarar?
100 mm silindir çapı için piston keçesi olan A114 100-082, pistonun iki tarafı arasındaki sızıntıyı önler. 1 NBR ring, 2 POM destek ringi ve 1 termoplastik sızdırmazlık ringinden oluşan 4 parçalı settir. Konum hassasiyeti gereken uygulamalarda, özellikle hidrolik maden direklerinde tercih edilir. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
80 NBR / POM / TPE ne demek?
A114 100-082 80 NBR / POM / TPE malzemeden üretilir. Baştaki 80, Shore A ölçeğinde sertliği gösterir; değer büyüdükçe malzeme sertleşir. NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir; POM (polyasetal) sert ve rijit bir termoplastiktir; destek ringi olarak keçenin boşluğa akmasını önler. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105°C.
A114 100-082 için yüzey kalitesi nasıl olmalı?
A114 100-082 için keçenin kaydığı yüzey 100 mm gömlek iç çapıdır. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤4.0 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.
Keçe kanala nasıl takılır?
Set parçaları teknik çizimdeki sıraya göre kanala yerleştirilir; destek ringleri basınç tarafının arkasına gelmelidir. Montaj öncesi tüm parçalar sistem yağıyla yağlanmalı, keskin kenarlardan korunmalıdır. Kanal genişliği tabloya göre B = 22,5 mm’dir.
A114 100-082 ile birlikte hangi parçalar kullanılır?
Piston keçesinin iki yanında, pistonu gömlek içinde merkezleyen yataklama ringleri kullanılır. Aynı 100 mm silindir çapı için sitemizde A255-095, A256-095 yataklamaları bulunur.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -30/+105°C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (700 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
- Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
