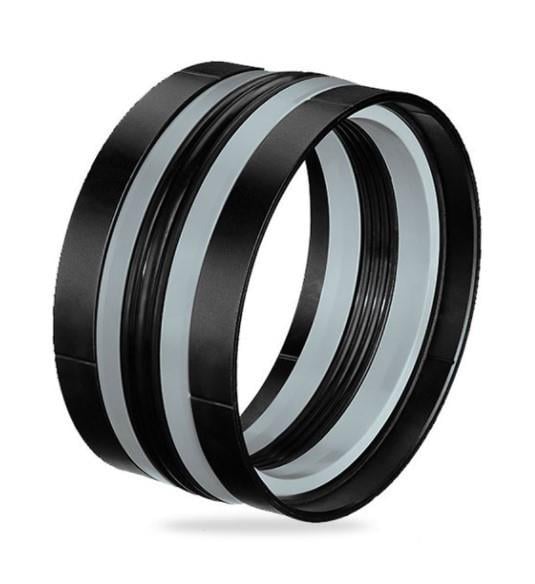

100x80x35 Kompakt Set (A109 100-080)

100x80x35 mm ölçüsündeki A109 100-080, A109 profilli 80 NBR/TFE/POM+CAM ELYAF ağır hizmet kompakt set olarak hidrolik silindirlerde kullanılır.

A109 100-080 ne işe yarar?

100 mm silindir çapı için ağır hizmet kompakt set olan A109 100-080, pistonun iki tarafı arasındaki sızıntıyı önler. V formlu; 1 NBR ring, 2 TPE ring ve 2 cam elyaflı POM ringden oluşur. TPE destek ringleri sayesinde 0–700 bar aralığında akma boşluğu olmadan çalışabilen ağır hizmet piston keçesidir. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.

Sık sorulan sorular

Malzemenin avantajı nedir?

100x80x35 ölçüsündeki bu ağır hizmet kompakt set için kullanılan malzeme: 80 NBR/TFE/POM+CAM ELYAF. 80 Shore A sertlik, keçenin basınç altındaki akma direncini etkiler. NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir; POM (polyasetal) sert ve rijit bir termoplastiktir; destek ringi olarak keçenin boşluğa akmasını önler. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105 °C.

Mil ve kanal yüzey pürüzlülüğü ne olmalı?

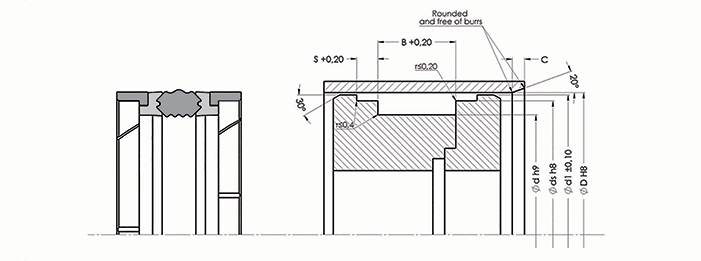

A109 100-080 için keçenin kaydığı yüzey 100 mm gömlek iç çapıdır. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤4.0 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.

A109 ile diğer profiller arasındaki fark nedir?

V formlu; 1 NBR ring, 2 TPE ring ve 2 cam elyaflı POM ringden oluşur. TPE destek ringleri sayesinde 0–700 bar aralığında akma boşluğu olmadan çalışabilen ağır hizmet piston keçesidir. Aynı profilde bu ölçüye en yakın A109 090-070 (90x70x35) ve A109 110-090 (110x90x35) ürünleri de bulunur.

A109 100-080 tek etkili mi çift etkili mi?

Çift etkili keçe, pistonun iki tarafından da gelen basınca karşı sızdırmazlık sağlar. Bu nedenle A109 100-080, iki yönde de basınçla çalışan çift etkili hidrolik silindirlerde tek keçe olarak kullanılabilir.

Kullanırken dikkat edilmesi gerekenler

• Ürünü -30/+105 °C sıcaklık aralığında kullanın.
• Çalışma basıncı sınırı (700 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
• Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
• Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
• Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
