100x80x13 mm ölçüsündeki A108-100 PU, A108 profilli 92 PU / POM piston nutringi olarak hidrolik silindirlerde kullanılır.
Piston nutringi ne için kullanılır?
100 mm silindir çapı için piston nutringi olan A108-100 PU, pistonun iki tarafı arasındaki sızıntıyı önler. Dış dudağı kısa PU nutring ve POM destek ringinden oluşan piston nutringidir. Hidrostatik basınç oluşumunu engelleyen özel kanallara sahiptir. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.
Sık sorulan sorular
A108-100 PU hangi mil / silindir çapına uyar?

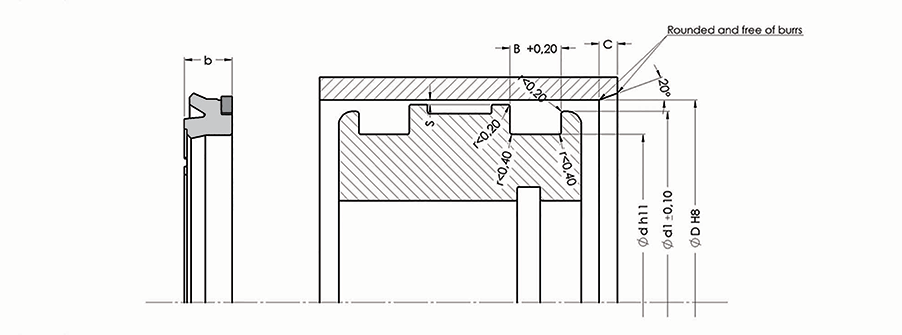

Tabloya göre silindir gömleği iç çapı ØD = 100 mm, piston kanal dibi çapı Ød = 80 mm, kanal genişliği B = 13 mm, montaj pahı uzunluğu C = 5 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.
Piston nutringi kaç bar basınca dayanır?
100x80x13 ölçüsündeki bu keçede tabloya göre çalışma basıncı 400 bar, çalışma sıcaklığı -40/+100 °C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.
Yüzey pürüzlülüğü neden önemlidir?
A108-100 PU için keçenin kaydığı yüzey 100 mm gömlek iç çapıdır. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.0 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
A108-100 PU ile birlikte hangi parçalar kullanılır?
Piston keçesinin iki yanında, pistonu gömlek içinde merkezleyen yataklama ringleri kullanılır. Aynı 100 mm silindir çapı için sitemizde A256-095/1, A256-095/2 yataklamaları bulunur.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -40/+100 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (400 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
