GDC-ÇB-100x75K (GDC), 75 mm rotlu ve 100 mm iç çaplı silindirlerde kullanılan çelik kep keçe takımıdır. Kepteki tüm sızdırmazlık elemanlarını tek seferde yenilemek için kullanılır; keçeler ALP markadır.
100x75 kep keçe takımı nerede kullanılır?
Keçe takımı, boğaz kepindeki aşınmış sızdırmazlık elemanlarını tek seferde yenilemek için kullanılır. Silindir rotundan yağ sızması, rotun üzerinde yağ filmi kalması veya silindirin yük altında kendiliğinden inmesi keçelerin değişme zamanının geldiğini gösterir.
Sık sorulan sorular
Keçe takımında hangi parçalar var?

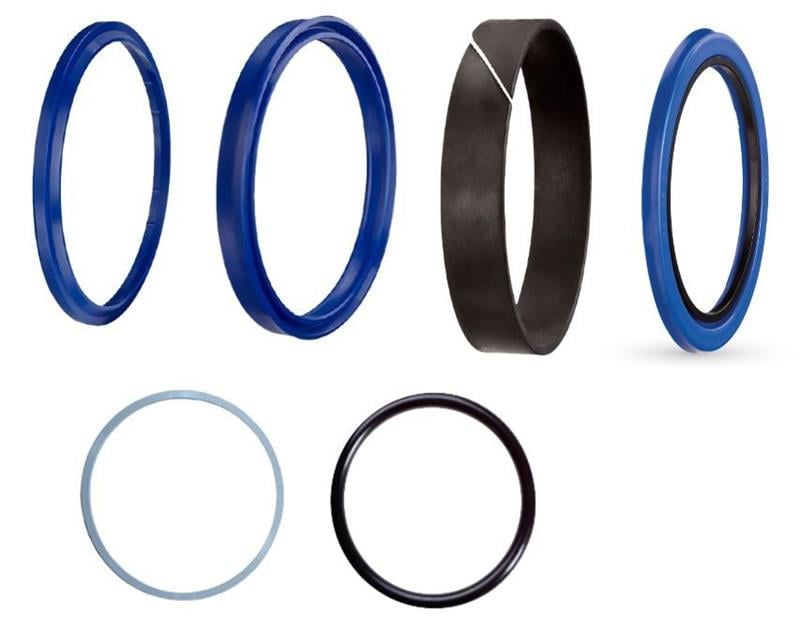

Bu takım 1. yataklama (75x80x15-2), 2. yataklama (75x80x9.5-1), nutring (75x85x12), toz keçesi (75x87x7/12), destek ringi (93x101x1.65), O-ring (90X5) parçalarından oluşur. Yataklama bantları rotu merkezler ve yanal yükü taşır. Nutring, rot üzerinde basınçlı yağı tutan ana sızdırmazlık elemanıdır. Toz keçesi, rot içeri girerken üzerindeki toz ve kiri sıyırır ve kirin silindire girmesini önler. Ölçüler GDC-ÇB-100x75 kepinin yuvalarına göre belirlenmiştir.
O-ring 90X5 ne işe yarar?
Takımdaki 90X5 O-ring, kepin dış yüzeyinde, silindir borusuna oturan bölümde bulunur ve kep ile boru arasından yağ kaçmasını önler. Kep her söküldüğünde bu O-ringin de yenilenmesi önerilir; ezilmiş veya sertleşmiş O-ring yeniden kullanıldığında sızıntı yapar.
Nutring nasıl sızdırmazlık sağlar?
Nutringin kesiti U şeklindedir. Silindir içindeki yağ basıncı bu U'nun dudaklarını açarak rota ve yuvaya daha sıkı bastırır; basınç arttıkça sızdırmazlık da artar. Bu yüzden nutring dudağı basınç tarafına, yani silindirin içine bakacak şekilde takılmalıdır. Bu takımdaki nutring 75x85x12 ölçüsündedir.
Toz keçesi neden önemlidir?
Toz keçesi, rot silindire geri girerken üzerindeki toz, çamur ve kiri sıyırır. Toz keçesi yıpranırsa içeri giren kir nutringi çizer ve sızıntı başlar. Bu nedenle özellikle açık sahada çalışan iş makinelerinde toz keçesi düzenli kontrol edilmeli ve takımla birlikte yenilenmelidir.
Kullanırken dikkat edilmesi gerekenler
- Yeni keçeleri takmadan önce hidrolik yağla yağlayın.
- Keçeleri ısıdan, güneş ışığından ve yağ dışı kimyasallardan uzak, kapalı ambalajında saklayın.
- Takımın tamamını birlikte değiştirin; eski ve yeni keçeyi bir arada kullanmayın.
