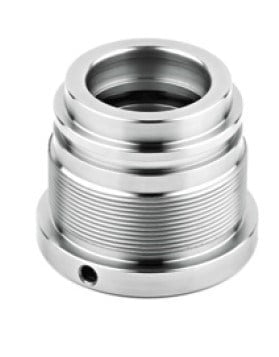

100x60 ölçüsündeki GDC-ÇB-100x60, çelik gövdeli bir hidrolik silindir boğaz kepidir. Bu kep ile kurulan 100 mm iç çaplı silindir 200 bar'da yaklaşık 157,1 kN itme kuvveti üretir; kep 7 parçalı sızdırmazlık takımıyla birlikte çalışır.
100x60 çelik boğaz kepi nerede kullanılır?
Boğaz kepi, hidrolik silindir borusunun rot tarafındaki ağzını kapatan, rotu yataklayan ve sızdırmazlık elemanlarını taşıyan parçadır. İş makinelerinin, tarım ekipmanlarının, preslerin, damper ve kaldırma silindirlerinin imalatında ve tamirinde kullanılır.
Sık sorulan sorular
100x60 ölçüsü ne anlama gelir?
İlk sayı silindir borusunun iç çapını (100 mm), ikinci sayı rotun (mil) çapını (60 mm) gösterir. GDC-ÇB-100x60 bu yüzden 100 mm iç çaplı boruya ve 60 mm rota uygundur. Tablodaki D2 (61 mm) rotun geçtiği deliği, DİŞ (107x2) kepin boruya vidalandığı dişi gösterir.
Bu kep ile silindir ne kadar kuvvet üretir?
Kuvvet, basınç ile alanın çarpımıdır. 100 mm iç çaplı silindir 200 bar'da itme yönünde yaklaşık 157,1 kN (16 ton), 60 mm rot nedeniyle daha küçük alanlı çekme yönünde yaklaşık 100,5 kN kuvvet üretir. Kepin kendi çalışma basıncı 400 bar'dır; silindirin gerçek sınırı borunun, rotun ve keçelerin değerlerine de bağlıdır.
Silindirin hızı nasıl hesaplanır?
Rot hızı, gelen debinin piston alanına bölünmesiyle bulunur. 100 mm iç çaplı silindire 20 l/dk yağ verildiğinde rot dışarı yaklaşık 42 mm/s hızla çıkar; 60 mm rot hacmi nedeniyle içeri dönüşte aynı debiyle yaklaşık 66 mm/s hızla döner.
GDC-ÇB-100x60 ölçüleri nelerdir?
Katalog ölçü tablosuna göre D = 115 mm, D1 = 101 mm, D2 = 61 mm, L = 100 mm, L1 = 85 mm ve diş 107x2 olarak verilmiştir. Harflerin kep üzerindeki karşılıkları tablodaki teknik çizimde gösterilir; D2 rotun geçtiği çaptır.
Kullanırken dikkat edilmesi gerekenler
- Kepi silindir borusuna takmadan önce dişleri ve oturma yüzeyini temizleyin.
- Silindirin çalışma basıncı kepin, borunun ve keçelerin en düşük değerini aşmamalıdır.
- Kepi eksenden kaçırmadan, eşit kuvvetle sıkın; çarpık takılan kep rotu sürtünmeye zorlar.
