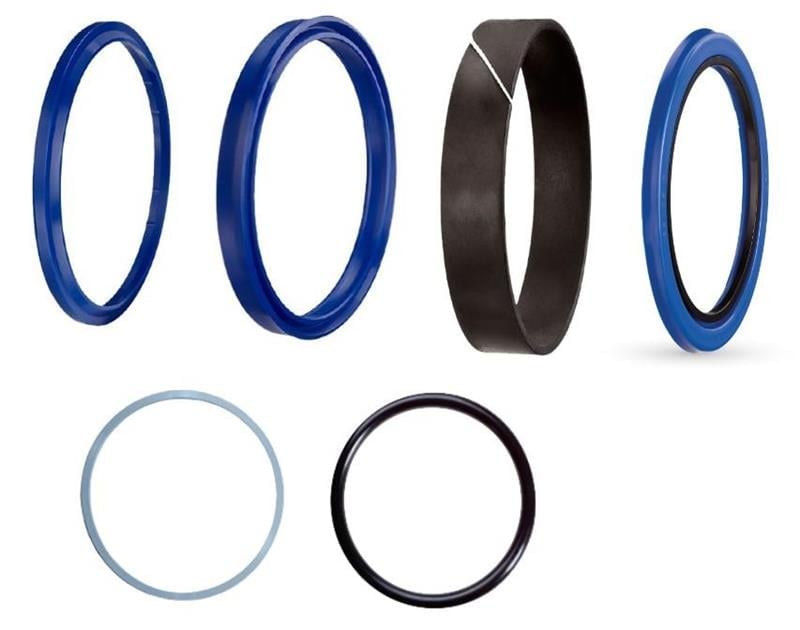

GDC-ÇB-100x45K, 100x45 çelik boğaz kepi GDC-ÇB-100x45 için hazırlanmış sızdırmazlık (keçe) takımıdır. Takımda 1. yataklama (45X50X15-2), 2. yataklama (45X50X9,5-1), nutring (45x55x10), toz keçesi (45X55X5/7), ÖN BASINÇ (45x60.5), destek ringi (93x101x1.65), O-ring (90X5) bulunur.
100x45 kep keçe takımı nerede kullanılır?
Keçe takımı, boğaz kepindeki aşınmış sızdırmazlık elemanlarını tek seferde yenilemek için kullanılır. Silindir rotundan yağ sızması, rotun üzerinde yağ filmi kalması veya silindirin yük altında kendiliğinden inmesi keçelerin değişme zamanının geldiğini gösterir.
Sık sorulan sorular
Keçeler nasıl takılmalıdır?
Eski keçeleri sökerken yuvaları sivri aletle çizmeyin. Yuvaları temizleyin, yeni keçeleri hidrolik yağla yağlayın ve dudak yönüne dikkat ederek takın: nutringin dudağı basınç (silindir içi) tarafına, toz keçesinin dudağı dışarıya bakmalıdır. Rot, keçelerden geçirilirken ucu pahlı ve yağlı olmalıdır.
Keçe takımı hangi basınca dayanır?
Keçenin dayanımı kepin ve silindirin çalışma koşullarıyla birlikte değerlendirilir. GDC-ÇB-100x45 çelik kep için katalogdaki çalışma basıncı 400 bar, çalışma sıcaklığı -30 °C / +105 °C'dir; tablodaki uyarıda belirtildiği gibi bu değerler standart sızdırmazlık elemanlarına göredir.
45 mm rotlu silindirde hangi keçe kullanılır?
Rot keçesinin iç çapı rot çapıyla aynı olmalıdır; 45 mm rot için 45x55x10 nutring kullanılır. Ancak keçenin dış çapı ve yüksekliği kepin yuvasına göre değiştiği için aynı rot çapında bile farklı kep tiplerinin takımları farklıdır; bu takım GDC-ÇB-100x45 kepine göredir.
O-ring 90X5 ne işe yarar?
Takımdaki 90X5 O-ring, kepin dış yüzeyinde, silindir borusuna oturan bölümde bulunur ve kep ile boru arasından yağ kaçmasını önler. Kep her söküldüğünde bu O-ringin de yenilenmesi önerilir; ezilmiş veya sertleşmiş O-ring yeniden kullanıldığında sızıntı yapar.
Kullanırken dikkat edilmesi gerekenler
- Yeni keçeleri takmadan önce hidrolik yağla yağlayın.
- Nutringin dudağı basınç tarafına, toz keçesinin dudağı dışarıya bakacak şekilde takın.
- Takımın tamamını birlikte değiştirin; eski ve yeni keçeyi bir arada kullanmayın.
