100x45 ölçüsündeki GDC-ÇB-100x45, çelik gövdeli bir hidrolik silindir boğaz kepidir. Bu kep ile kurulan 100 mm iç çaplı silindir 200 bar'da yaklaşık 157,1 kN itme kuvveti üretir; kep 8 parçalı sızdırmazlık takımıyla birlikte çalışır.
100x45 çelik boğaz kepi nerede kullanılır?
Silindir imalatçıları ve tamir atölyeleri tarafından, yeni silindir üretiminde veya hasar görmüş kepin değiştirilmesinde kullanılır. Kep, silindir borusuna vidalanarak rotu merkezler, yağı içeride tutar ve dışarıdan kir girmesini önler.
Sık sorulan sorular
Bu kep ile silindir ne kadar kuvvet üretir?
Kuvvet, basınç ile alanın çarpımıdır. 100 mm iç çaplı silindir 200 bar'da itme yönünde yaklaşık 157,1 kN (16 ton), 45 mm rot nedeniyle daha küçük alanlı çekme yönünde yaklaşık 125,3 kN kuvvet üretir. Kepin kendi çalışma basıncı 400 bar'dır; silindirin gerçek sınırı borunun, rotun ve keçelerin değerlerine de bağlıdır.
Kep hangi basınçta çalışır?
SAE 1040 / SAE 1050 çelik malzemeli bu kepin çalışma basıncı 400 bar, test basıncı 600 bar, çalışma sıcaklığı -30 °C / +105 °C'dir. Tablodaki uyarıda belirtildiği gibi bu değerler standart sızdırmazlık elemanlarına göredir; farklı keçe kullanıldığında değişebilir.
Kepten yağ sızıyorsa neden olabilir?
Rot tarafından sızıntı genellikle aşınmış nutring veya toz keçesinden, rot yüzeyindeki çizik ve paslardan kaynaklanır. Kep ile boru arasından sızıntı ise O-ringin hasar görmesinden veya destek ringinin eksik takılmasından olur. Keçeleri değiştirirken rot yüzeyini de kontrol edin; çizik bir rot yeni keçeyi kısa sürede bozar.
Kep seçerken nelere dikkat edilmelidir?

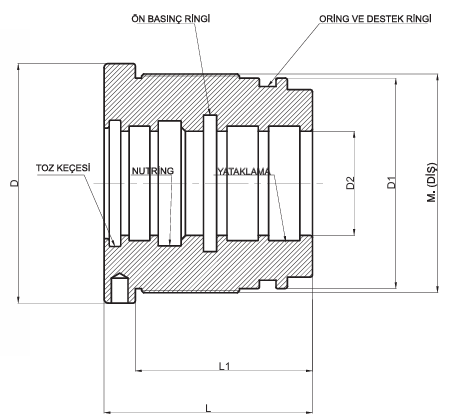

Boru iç çapı (100 mm), rot çapı (45 mm) ve kepin boruya vidalanan dişi (107X2) mevcut silindirle aynı olmalıdır. Kep boyu (L = 100 mm) rotun strokunu ve montaj boyunu etkiler. Listede bulunmayan ölçüler için satış ekibimizle görüşebilirsiniz.
Kullanırken dikkat edilmesi gerekenler
- Rotu keçelerden geçirirken rot ucunun pahlı ve yağlı olduğundan emin olun; keskin kenar keçeyi keser.
- Silindirin çalışma basıncı kepin, borunun ve keçelerin en düşük değerini aşmamalıdır.
- Keçe değişiminde takımın tamamını yenileyin.
