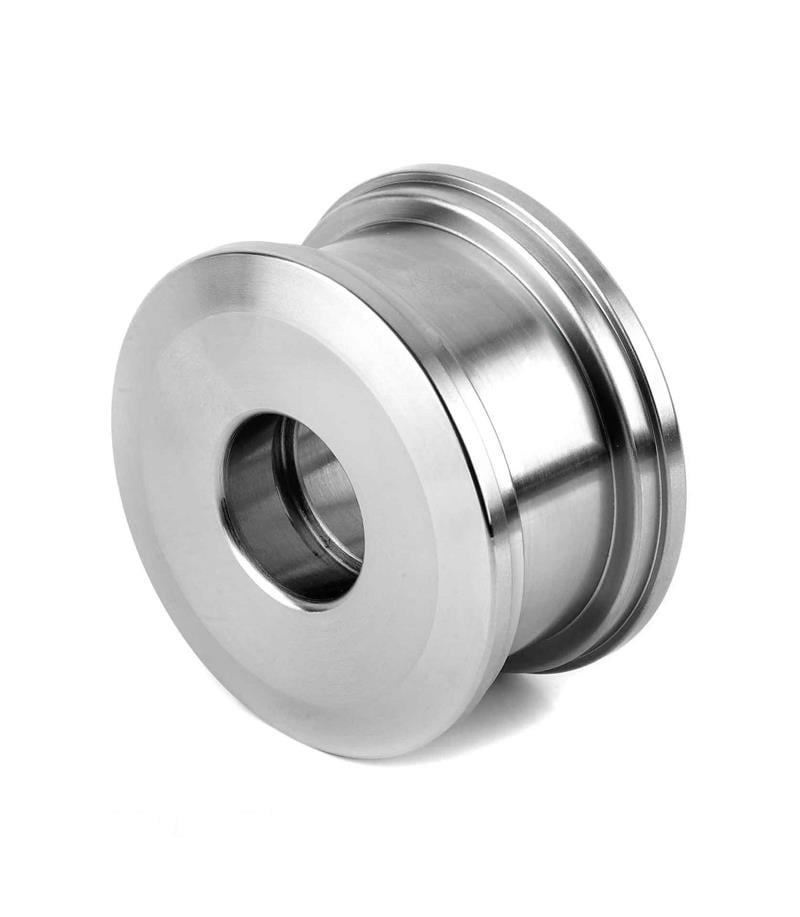

GDC-P-100x40 (GDC), 100 mm çaplı düz tip silindir pistonudur. SAE 1040 / 1050 çelikten üretilir; çalışma basıncı 400 bar'dır.
100x40 düz tip silindir pistonu nerede kullanılır?
Hidrolik silindirin içinde, rotun ucunda çalışan pistondur; silindir borusunu iki odaya ayırır ve basınçlı yağın kuvvetini rota aktarır. Silindir imalatında, tamirinde ve keçe yenilemede kullanılır.
Sık sorulan sorular
Bu piston ile silindir ne kadar kuvvet üretir?
Kuvvet, basınç ile piston alanının çarpımıdır. 100 mm çaplı piston (alan yaklaşık 78,5 cm²) 200 bar'da yaklaşık 157,1 kN (16 ton) itme kuvveti üretir. Çekme kuvveti rot çapına göre bunun bir miktar altındadır.
Pistonda hangi sızdırmazlık elemanları kullanılır?
Tabloya göre bu pistonda kompakt set (100x86x22,4x5,20), O-ring (40x4) kullanılır. Kompakt set, pistonun iki yönünde de sızdırmazlığı sağlayan; keçe, gerdirme ve destek/kılavuz halkalarından oluşan hazır piston keçe takımıdır. O-ring, parçanın rot veya boruyla temas ettiği yüzeyde statik sızdırmazlığı sağlar. İlgili keçe takımı (GDC-P-100x40K) ayrıca satılmaktadır.
Piston keçesi kaçırdığını nasıl anlarım?
Piston keçesi kaçırdığında yağ dışarı sızmaz, silindirin iki odası arasında geçer. Belirtileri: silindirin yük altında kendiliğinden kayması, hızın düşmesi ve kuvvetin azalmasıdır. Bir odaya basınç verip diğer portu açarak yağ gelip gelmediğine bakmak basit bir kontroldür.
Piston hangi basınçta çalışır?
SAE 1040 / 1050 çelik bu pistonun çalışma basıncı 400 bar, test basıncı 600 bar, çalışma sıcaklığı -30 °C / +105 °C'dir. Değerler standart sızdırmazlık elemanlarına göredir.
Kullanırken dikkat edilmesi gerekenler
- Pistonu boruya sokarken boru ağzının pahlı ve yağlı olduğundan emin olun; keskin kenar keçeyi keser.
- Vidalı pistonu gevşemeye karşı emniyete alın.
- Boru iç yüzeyinde çizik veya kaynak çapağı varsa pistonu takmadan önce giderin.
