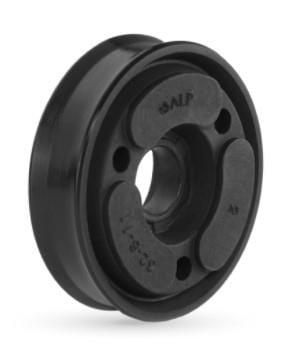

100x20x18 Pnömatik Piston Keçesi (A805-100)

100x20x18 mm ölçüsündeki A805-100, A805 profilli 70 NBR / Alüminyum pnömatik piston keçesi olarak pnömatik silindirlerde kullanılır.

A805-100 ne işe yarar?

Pnömatik silindirlerin pistonunda kullanılan bu pnömatik piston keçesi, pistonun iki tarafı arasındaki sızıntıyı önler. Alüminyum pul ile NBR’nin kalıplanmasıyla üretilen, piston başı gerektirmeyen kendinden yastıklamalı çift etkili keçedir. Montajı kolay ve aşınmaya dayanıklıdır. Hava ile çalışan silindir ve aktüatörlerde kullanılır.

Sık sorulan sorular

Tablodaki ölçüler neyi gösterir?

Tabloya göre silindir gömleği iç çapı ØD = 100 mm, piston kanal dibi çapı Ød = 20 mm, keçe yüksekliği b = 14 mm, kanal genişliği B = 18 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.

A805-100 hangi şartlarda çalışır?

A805 profilinde tabloya göre çalışma basıncı 12 bar, çalışma sıcaklığı -30/+105 °C, kayma hızı en fazla 1 m/s; akışkan tipi: şartlandırılmış hava. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.

Yüzey pürüzlülüğü neden önemlidir?

Bu üründe dinamik yüzey 100 mm çaplı silindir gömleğinin iç yüzeyidir. Tabloda çalışan yüzey için Ra ≤4 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.

Pnömatik piston keçesi nasıl monte edilir?

Keçe ve kanal montajdan önce temizlenmeli ve yağlanmalıdır. Keskin kenarlara karşı montaj pahı veya kovan kullanılmalıdır. Kanal genişliği tabloya göre B = 18 mm’dir. Uzun stroklu silindirlerde kullanılması önerilmez.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+105 °C aralığının dışına çıkmamalıdır.
• Basınç sınırını (12 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Montajdan önce keçeyi pnömatiğe uygun gresle yağlayın.
• Uzun stroklu silindirlerde kullanılması önerilmez.
• Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
