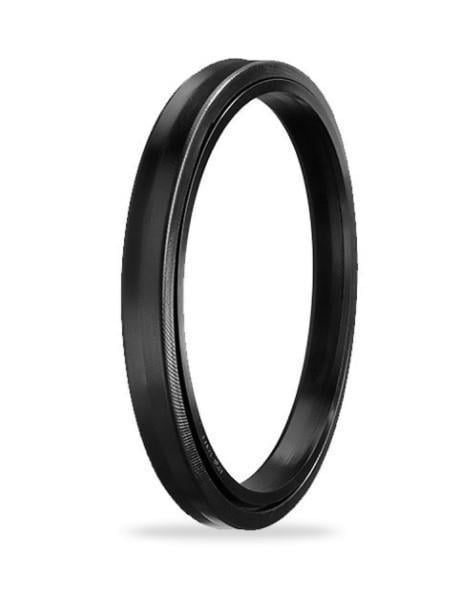

100x113x13,5 mm ölçüsündeki A156-100/8, A156 profilli 80 NBR / Bezli NBR / POM bezli boğaz keçesi olarak hidrolik silindirlerde kullanılır.
Bezli boğaz keçesi ne için kullanılır?
Hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılan bu bezli boğaz keçesi, yağın dışarı kaçmasını önler. Pamuklu beze emprenye edilmiş NBR ile NBR malzemenin birlikte kalıplanmasıyla üretilir; POM destek ringi bulunur. Boğaz uygulamaları için tasarlanmıştır; POM destek ringi akmaya karşı direnç sağlar. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
100x113x13,5 ölçüsü nasıl okunur?
Tabloya göre mil (piston kolu) çapı Ød = 100 mm, kanal dibi çapı ØD = 113 mm, keçe yüksekliği b = 12,15 mm, kanal genişliği B = 13,5 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.
A156-100/8 için yüzey kalitesi nasıl olmalı?
Bu üründe keçenin kaydığı dinamik yüzey 100 mm çaplı mildir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.8 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
Basınca göre izin verilen boşluk nedir?
Basınç altında keçe malzemesi metal parçalar arasındaki boşluğa sıkışabilir (ekstrüzyon); bu yüzden boşluk basınca göre sınırlanır. A156-100/8 için keçe et kalınlığı (ØD − Ød) / 2 = 6,5 mm’dir. İzin verilen en büyük boşluk: 150 bar → 0,4; 250 bar → 0,3; 400 bar → 0,2.
Bezli boğaz keçesi nasıl monte edilir?
Montajda dudakların yönü önemlidir: açık taraf her zaman basınçlı yağa bakmalıdır. Kapalı kanallarda keçe böbrek şeklinde bükülerek kanala alınır; keskin kenar ve dişlere temas etmemesi için mil ucunda montaj pahı bulunmalıdır. Kanal genişliği tabloya göre B = 13,5 mm’dir. İç çapı 40 mm’den küçük ölçülerde parçalı (açılabilir) keçe kanalı önerilir.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -30/+105 °C aralığının dışına çıkmamalıdır.
- Basınç sınırını (400 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Montajdan önce keçeyi ve yüzeyleri sistem yağıyla yağlayın.
- İç çapı 40 mm’den küçük ölçülerde parçalı (açılabilir) keçe kanalı önerilir.
