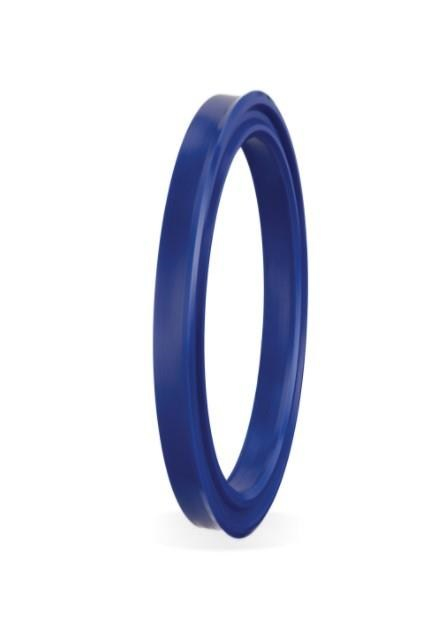

100x113x12,5 mm ölçüsündeki A158-100 PU, A158 profilli 92 PU boğaz nutringi olarak hidrolik silindirlerde kullanılır.
Boğaz nutringi nerede kullanılır?
100 mm mil için boğaz nutringi olan A158-100 PU, yağın dışarı kaçmasını önler. Özel dudak formuna sahip, dar kanallar için tasarlanmış PU boğaz nutringidir. Kapalı (tek parça) kanallara montajı kolaydır. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
A158-100 PU hangi mil / silindir çapına uyar?
Tabloya göre mil (piston kolu) çapı Ød = 100 mm, kanal dibi çapı ØD = 113 mm, keçe yüksekliği b = 12,5 mm, kanal genişliği B = 13,5 mm, montaj pahı uzunluğu C = 4,5 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.
Akma boşluğu nedir, ne kadar olmalı?
Basınç altında keçe malzemesi metal parçalar arasındaki boşluğa sıkışabilir (ekstrüzyon); bu yüzden boşluk basınca göre sınırlanır. A158-100 PU için keçe et kalınlığı (ØD − Ød) / 2 = 6,5 mm’dir. İzin verilen en büyük boşluk: 150 bar: 0,35 · 250 bar: 0,25 · 400 bar: 0,20.
Silindirde keçe düzeni nasıl olmalı?
Boğaz keçesi tek başına yeterli değildir: mili merkezleyen bir yataklama ve dış kiri tutan bir toz keçesiyle birlikte kullanılır. Sitemizde aynı 100 mm mil çapı için toz keçesi olarak A202-100/1, A202-100/3; yataklama olarak A256-100, A255-100/1 bulunur.
A158 hangi durumda tercih edilir?
Özel dudak formuna sahip, dar kanallar için tasarlanmış PU boğaz nutringidir. Düşük basınçlarda da iyi sızdırmazlık sağlar. Kapalı (tek parça) kanallara montajı kolaydır. Aynı profilde bu ölçüye en yakın A158-080 PU (80x90x7) ürünleri de bulunur.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -40/+100 °C aralığının dışına çıkmamalıdır.
- Basınç sınırını (400 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
