100x111x4,2 Rotary Rod Keçesi (A304-100)

A304-100, 100x111x4,2 mm ölçülü ALP rotary boğaz keçesi ürünüdür; malzemesi PTFE + BRONZ / 70 NBR.

Rotary boğaz keçesi nerede kullanılır?

100 mm mil için rotary boğaz keçesi olan A304-100, yağın dışarı kaçmasını önler. Bronz katkılı PTFE ring ile itici O-ringden oluşur; döner hareketli millerde yüksek basınçta sızdırmazlık için tasarlanmıştır. Düşük sürtünme sayesinde yüksek kayma hızlarında güvenle çalışır. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.

Sık sorulan sorular

Tablodaki ölçüler neyi gösterir?

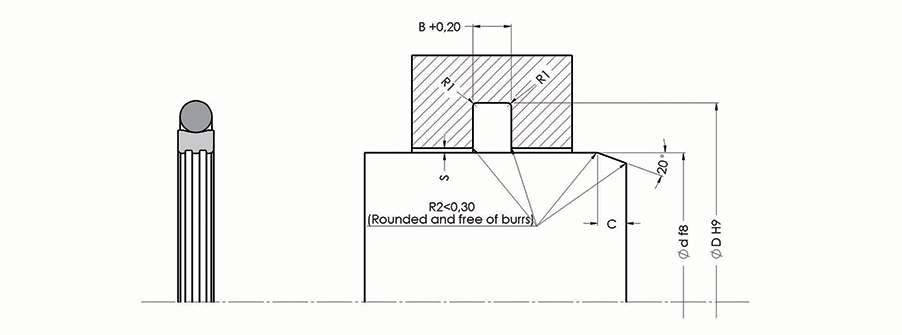

Tabloya göre mil (piston kolu) çapı Ød = 100 mm, kanal dibi çapı ØD = 111 mm, kanal genişliği B = 4,2 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.

A304-100 hangi şartlarda çalışır?

A304 profilinde tabloya göre çalışma basıncı 300 bar, çalışma sıcaklığı -30/+105°C, kayma hızı en fazla 5 m/s; akışkan tipi: mineral Yağlar. Değerler keçe kanalı ve yüzey kalitesi tabloya uygun olduğunda geçerlidir.

Malzemenin avantajı nedir?

Malzeme tabloda PTFE + BRONZ / 70 NBR olarak verilmiştir. Baştaki 70, Shore A ölçeğinde sertliği gösterir; değer büyüdükçe malzeme sertleşir. PTFE çok düşük sürtünme katsayısına sahiptir; yapışma-kayma (stick-slip) eğilimi düşüktür ve yüksek hızlarda çalışabilir; NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105°C.

Keçe kanala nasıl takılır?

Önce O-ring (enerjilendirici) kanala yerleştirilir, ardından PTFE ring üzerine takılır. PTFE ring takılırken genleştiği için montajdan sonra bir kalibrasyon kovanıyla eski çapına getirilmelidir. Kanal genişliği tabloya göre B = 4,2 mm’dir.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+105°C aralığının dışına çıkmamalıdır.
• Basınç sınırını (300 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
• Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
• Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
