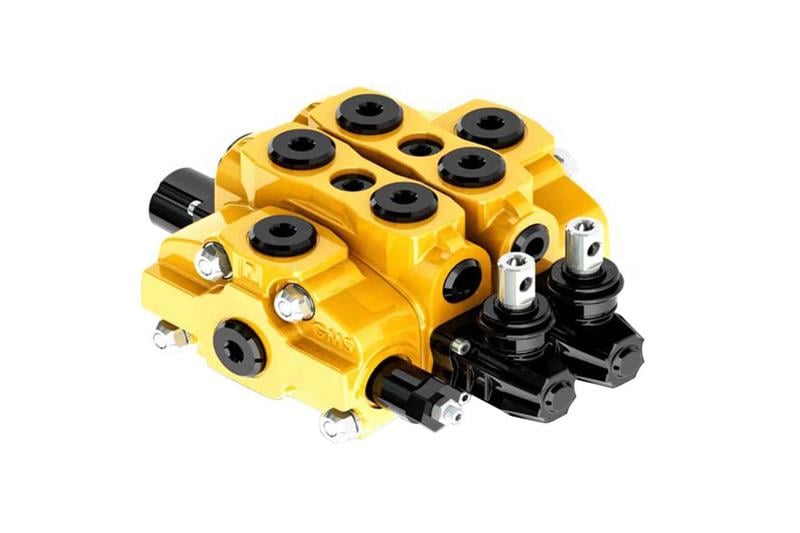

5 kollu dilimli kumanda kolu: Orval PD100-5PP, 3/4" bağlantı serisi. Maksimum çalışma basıncı 315 bar (paralel devre), nominal debisi 100 lt/dk'dır.
Teknik özellikler
| Seri | Orval ORV-PD100, dilimli (seksiyonel) yön kontrol valfi |
|---|
| Dilim (kol) sayısı | 5 |
|---|
| Nominal debi | 100 lt/dk |
|---|
| Maks. çalışma basıncı | 315 bar (paralel devre) · 210 bar (seri devre) |
|---|
| Maks. geri (dönüş) basıncı | 25 bar |
|---|
| Bağlantı (BSP) | P girişi G 3/4 · A-B G 3/4 · T dönüşü G 3/4 |
|---|
| Sürgü çapı | 20 mm |
|---|
| A / B ölçüsü | 389,5 / 311,5 mm |
|---|
| Ağırlık | 29,7 kg |
|---|
| Yağ sıcaklığı | NBR keçe −20 / +80 °C · Viton keçe −20 / +100 °C |
|---|
| Viskozite | 15 – 75 cSt (çalışma aralığı) |
|---|
| Filtrasyon | ≤ 30 µm · kirlilik en fazla 19/16 (ISO 4406) |
|---|
Değerler Orval ürün kataloğundan (ORV-PD100, s. 231-232) alınmıştır; 40 °C'de 46 cSt mineral yağ ile ölçülmüştür.
ORV-PD100 ne işe yarar?
Tarım makineleri, iş makineleri, vinçler ve araç üstü ekipmanlarda birden fazla hidrolik silindir ya da motoru kumanda etmek için kullanılır. Açık ve kapalı merkezli hidrolik sistemlerde kullanılabilir.
Sık sorulan sorular
Basınç ayarı nasıl yapılır?
Valf, girişte doğrudan etkili ana emniyet valfiyle gelir. Katalogdaki standart seçenek SMR2-120'dir: ayar aralığı 60 – 200 bar, fabrika ayarı 120 bar. Farklı ihtiyaç için 0 – 80 bar (SMR1) ve 160 – 315 bar (SMR3, 220 bar ayarlı) yay seçenekleri bulunur.
Bağlantı ölçüleri nedir?
Bu ürün 3/4" bağlantı serisindedir: P (pompa girişi) G 3/4, A-B (iş portları) G 3/4, T (tank dönüşü) G 3/4. Kod sonundaki PP büyük bağlantı serisini gösterir.
1A sürgü ne demek?
Sürgü çapı 20 mm'dir ve sürgüler birbirinin yerine takılabilir. Standart 1A sürgü 3 konumlu ve çift etkilidir; tek etkili silindirler için 5A/6A, A veya B'yi tanka açan 2A/3A/4A seçenekleri bulunur.
Çalışma sıcaklığı nedir?
Mineral bazlı hidrolik yağ kullanılır; NBR keçeli valfte yağ sıcaklığı −20 °C ile +80 °C, Viton keçelide +100 °C'ye kadardır. Filtrasyon 30 µm veya daha ince olmalı, yağ temizliği ISO 4406'ya göre 19/16'dan kötü olmamalıdır. Ortam sıcaklığı −35 °C ile +60 °C arasında olabilir.
Kullanırken dikkat edilmesi gerekenler
- Sistem basıncını 315 bar (paralel) / 210 bar (seri) sınırının üzerine çıkarmayın.
- Valfi düz bir yüzeye monte edin; eğri yüzey sürgünün sıkışmasına yol açar.
- Kol kutusuna ve kumanda kitine su girmemesi için valfe doğrudan basınçlı su tutmayın.
- Pompa debisi valfin nominal debisini aşmamalıdır.
- Boyamadan önce plastik port tapalarının yerinde olduğundan emin olun.
