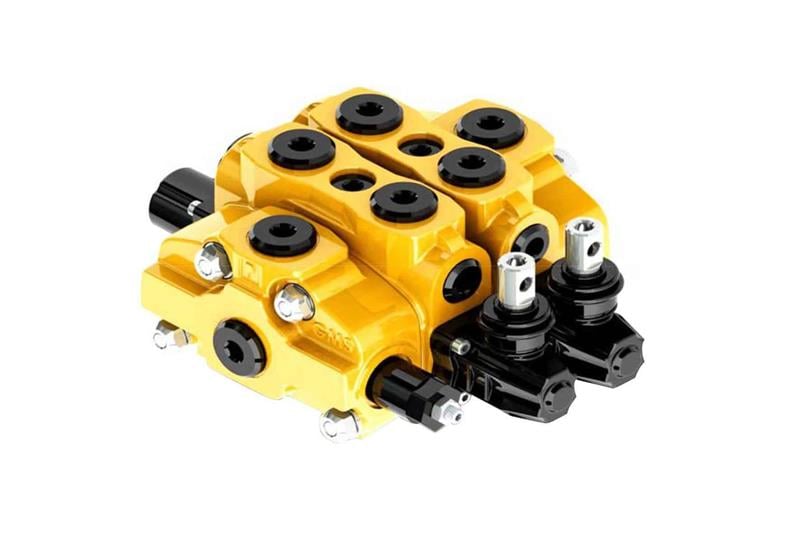

Orval PD100-12PP ile 12 hidrolik fonksiyon ayrı ayrı kumanda edilir; Orval ORV-PD100 serisindendir. Basınç girişi G 3/4, iş portları G 3/4 dişlidir.
Teknik özellikler
| Seri | Orval ORV-PD100, dilimli (seksiyonel) yön kontrol valfi |
|---|
| Dilim (kol) sayısı | 12 |
|---|
| Nominal debi | 100 lt/dk |
|---|
| Maks. çalışma basıncı | 315 bar (paralel devre) · 210 bar (seri devre) |
|---|
| Maks. geri (dönüş) basıncı | 25 bar |
|---|
| Bağlantı (BSP) | P girişi G 3/4 · A-B G 3/4 · T dönüşü G 3/4 |
|---|
| Sürgü çapı | 20 mm |
|---|
| A / B ölçüsü | 718,5 / 640,5 mm |
|---|
| Ağırlık | 62,6 kg |
|---|
| Yağ sıcaklığı | NBR keçe −20 / +80 °C · Viton keçe −20 / +100 °C |
|---|
| Viskozite | 15 – 75 cSt (çalışma aralığı) |
|---|
| Filtrasyon | ≤ 30 µm · kirlilik en fazla 19/16 (ISO 4406) |
|---|
Değerler Orval ürün kataloğundan (ORV-PD100, s. 231-232) alınmıştır; 40 °C'de 46 cSt mineral yağ ile ölçülmüştür.
ORV-PD100 ne işe yarar?
Tarım makineleri, iş makineleri, vinçler ve araç üstü ekipmanlarda birden fazla hidrolik silindir ya da motoru kumanda etmek için kullanılır. Açık ve kapalı merkezli hidrolik sistemlerde kullanılabilir.
Sık sorulan sorular
Basınç ayarı nasıl yapılır?
Valf, girişte doğrudan etkili ana emniyet valfiyle gelir. Katalogdaki standart seçenek SMR2-120'dir: ayar aralığı 60 – 200 bar, fabrika ayarı 120 bar. Farklı ihtiyaç için 0 – 80 bar (SMR1) ve 160 – 315 bar (SMR3, 220 bar ayarlı) yay seçenekleri bulunur.
12 kollu gövde ne kadar yer kaplar?
Katalogdaki ölçü tablosuna göre A ölçüsü 718,5 mm, B ölçüsü 640,5 mm, ağırlığı 62,6 kg'dır. Her ek dilim gövde boyunu sabit bir miktar uzatır.
Carry-over (CO) bağlantısı nedir?
Valf açık ve kapalı merkezli sistemlerde kullanılabilir; standart olanı açık merkezdir. Opsiyonel carry-over (CO) çıkışı, dönüş yağını ikinci bir valfe aktarmak içindir; katalogda bu seride tandem devrede kullanılır.
Valf hangi konumda takılabilir?
Valf her konumda monte edilebilir; ancak gövdenin eğilmemesi ve sürgünün sıkışmaması için düz bir yüzeye bağlanmalıdır. Dilimleri birbirine bağlayan saplamaların sıkma torku 40 Nm'dir.
Kullanırken dikkat edilmesi gerekenler
- Sistem basıncını 315 bar (paralel) / 210 bar (seri) sınırının üzerine çıkarmayın.
- Tank dönüş hattındaki geri basınç 25 bar'ı geçmemelidir.
- Yağı 30 µm veya daha ince filtreyle temiz tutun.
- Boyamadan önce plastik port tapalarının yerinde olduğundan emin olun.
- Valfi düz bir yüzeye monte edin; eğri yüzey sürgünün sıkışmasına yol açar.
