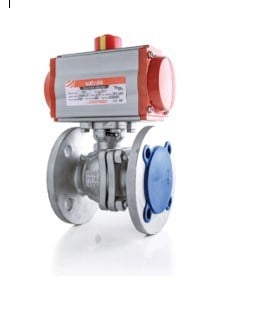

Valvos DN100 iki parçalı flanşlı küresel vana, vana ile pnömatik aktüatörün montajlı olarak birlikte sunulduğu bir üründür. Gövdesi AISI 304 paslanmaz çelik, çalışma basıncı 25 bar'dır.
Teknik özellikler
| Anma çapı | DN100 |
|---|
| Bağlantı | flanşlı |
|---|
| Gövde malzemesi | AISI 304 paslanmaz çelik |
|---|
| Sızdırmazlık | PTFE |
|---|
| Çalışma basıncı | 25 bar |
|---|
| Çalışma sıcaklığı | −30 °C / +180 °C |
|---|
| Aktüatör bağlantısı | ISO 5211 tepe flanşı |
|---|
| Tahrik | Pnömatik aktüatör (çift ya da tek etkili) |
|---|
Değerler Valvos 2024 ürün kataloğundan (s. 68) alınmıştır.
Nerelerde kullanılır?
Su, hava, buhar kondensi, kimyasal ve gıda proses hatlarında akışı açıp kesmek için kullanılır. Otomasyonlu tesislerde hattın uzaktan açılıp kapatılması gereken noktalarda kullanılır.
Sık sorulan sorular
Aktüatör nasıl kumanda edilir?
Valvos kataloğunda aktüatörlerle birlikte kullanılan mekanik ve ex-proof switch kutusu (IP67), 4–20 mA pozisyoner ve 1/4" 5/2 namur valf (220-110-48-24-12 V bobinli) bulunur. Namur valf, aktüatöre gelen havayı açıp keserek hareketi sağlar; switch kutusu vananın açık/kapalı konumunu kumanda sistemine bildirir.
Başka ölçüleri var mı?
Sitemizde bu serinin 9 farklı ölçüsü bulunur: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100. Ürün sayfasının altındaki listeden diğer ölçüleri doğrudan sepete ekleyebilirsiniz.
Sıcak akışkanda kullanılabilir mi?
Katalogdaki çalışma sıcaklığı −30 °C / +180 °C aralığıdır. PTFE sızdırmazlık bu aralıkta çalışır.
Sadece vana alınabilir mi?
Evet. Aynı ölçünün ISO 5211 tepe flanşlı, aktüatörsüz versiyonu katalogda V2071121 koduyla yer alır. Bu vanaya sonradan aktüatör takılabilir.
Kullanırken dikkat edilmesi gerekenler
- Çalışma basıncını 25 bar'ın üzerine çıkarmayın.
- Flanş cıvatalarını çapraz sırayla, eşit kuvvetle sıkın.
- Bakım öncesi hattaki basıncı boşaltın ve aktüatörün hava beslemesini kesin.
- Aşındırıcı ya da katı partikül içeren akışkanlarda kullanmadan önce bizimle görüşün.
