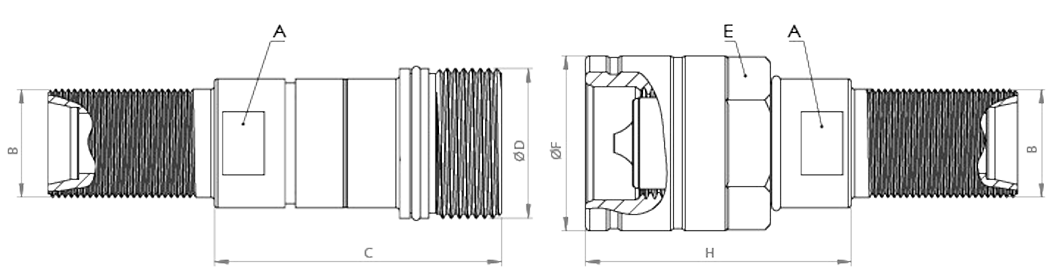

QC-STC-10A-M12S-BH, 10 gövde ölçüsünde, Ø12 mm ağır seri (12S) metrik boru bağlantılı, ISO 14541 standardında vidalı dişi popetli hızlı bağlantı kaplinidir (vidalı quick kaplin / otomatik rakor). Çalışma basıncı en fazla 300 bar, nominal debisi 23 l/dk'dır ve 3/8" (DN10) hortum hatlarına uygundur. Vidalı tasarımı sayesinde darbeli ve titreşimli hatlarda kendiliğinden ayrılmaz; ayrıldığında içindeki popet valfler hattı kapatır. Dişi parça, erkek parçanın somununun vidalandığı dişli gövdedir; genellikle makine tarafında, kırıcı hattının bom üzerindeki ucunda durur.
10 gövde dişi vidalı kaplin nerede kullanılır?
Kompakt iş makinelerinin darbeli ataşman hatlarında, palet genişliği hidrolik olarak ayarlanan makinelerin şasi hatlarında, test tezgâhlarında ve basınç altında kalan hidrolik kaldırma sistemlerinde kullanılır. Ağır seri (S) metrik boru bağlantısı (ISO 8434-1) ile yüksek basınçlı çelik boru hatları kapline doğrudan bağlanır. Perde geçişli (bulkhead) gövdesi sayesinde kaplin, makine gövdesine veya bağlantı plakasına karşı somunla sabitlenir.
Sık sorulan sorular
QC-STC-10A-M12S-BH hangi parçayla birleşir?
10 gövde ölçüsündeki ISO 14541 vidalı erkek parçayla (QC-STC-10B serisi) birleşir. Kaplin tarafı aynı gövdede standarttır; erkek parçanın arka bağlantısı hattınıza göre seçilir (BSPP, NPT, SAE, JIC veya metrik boru). Örneğin QC-STC-10B-M12S-BH bu parçaya vidalanır. İtmeli popetli (ISO 7241) veya düz alınlı (ISO 16028) erkek parçalar bu kapline takılmaz.
Ağır seri ile hafif seri boru bağlantısı arasındaki fark nedir?
Aynı boru dış çapında ağır seri (S) daha kalın cidarlı boru ve daha büyük somun dişiyle çalışır, bu yüzden daha yüksek basınca dayanır. Ø12 mm boru için S serisinde somun dişi M20x1,5 olur. Seri harfi ile boru ölçüsü mutlaka eşleşmelidir; L somunu S boruya, S somunu L boruya uymaz.
Perde geçişli (BH) vidalı kaplin nasıl monte edilir?
Kaplin, panele veya bağlantı plakasına açılan delikten geçirilir ve karşı somunla iki taraftan sıkıştırılır. Vidalı kaplinde bağlama sırasında gövdeye tork geldiği için karşı somunun iyi sıkılmış olması önemlidir; aksi halde kaplin panelde döner. Sıkarken gövdeyi anahtar ağzından karşılayın.
Vidalı kaplinin bakımı nasıl yapılır?
Bağlamadan önce iki parçanın uçlarını ve dişlerini temiz bir bezle silin; dişlerdeki kum ve toz hem sızdırmazlığı bozar hem de dişi aşındırır. Ayrıkken toz kapaklarını takın. Somunun rahat döndüğünü, dişlerde ezilme olmadığını ve contaların sağlam olduğunu düzenli kontrol edin. Diş hasarı veya sürekli kaçak, değişim gerektiğini gösterir.
Vidalı kaplin hangi makine ve sektörlerde kullanılır?
En yaygın kullanım iş makinelerinde darbeli ataşman hatlarıdır: ekskavatör kırıcıları, yıkım ataşmanları, kazık makineleri ve hidrofreze kazıcılar. Paletli vinçlerde, finişerlerde, paleti hidrolik olarak genişleyen makinelerde, tarım ve beton ekipmanlarında da kullanılır. Endüstride test tezgâhları ile basınç altında sökülmesi gereken hatlarda tercih edilir. Ortak nokta; yüksek basınç, basınç darbesi ve sökme sırasında hatta kalan basınçtır.
Vidalı popetli kaplin nasıl çalışır?
Dişi ve erkek parçanın içinde yaylı birer popet valf vardır; ayrıkken bu valfler hattı kapalı tutar. Bağlantı itilerek değil, erkek parçanın somunu dişi parçanın dişine vidalanarak yapılır. Vidalama ilerledikçe iki popet birbirini iterek açılır ve yağ geçer. Sökerken somun gevşetildikçe popetler kapanır ve hat yeniden kendiliğinden kapanır.
Kullanırken dikkat edilmesi gerekenler
- 10 gövdede çalışma basıncı en fazla 300 bar, patlama basıncı 1200 bar'dır. Kırıcı ve benzeri ataşmanların basınç pikleri de bu çalışma basıncını aşmamalıdır.
- Ağır seri bağlantıda boruyu dik kesip çapağını alın ve dayanağa kadar itin; somunu önerilen tur kadar sıkın.
- Kaplini sonuna kadar vidalayın; yarım vidalanmış kaplinde popetler tam açılmaz, yağ ısınır ve debi düşer.
- Devredeki yağ 80°C üzerindeyken bağlama ve ayırma yapmayın; uzun süre çalışan kırıcıyı değiştirmeden önce soğumasını bekleyin.
- Perde geçişli montajda karşı somunun iyi sıkıldığından emin olun; vidalama sırasında gövdeye gelen tork kaplini panelde döndürebilir.
