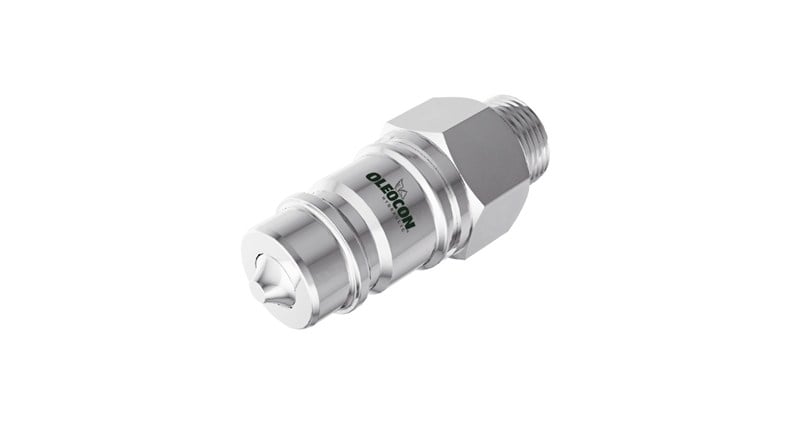

QCA-10B-M12S, 10 gövde ölçüsünde, Ø12 mm ağır seri (12S) metrik boru bağlantılı, ISO 7241-A standardında erkek popetli otomatik rakordur (hızlı bağlantı / quick kaplin). Çalışma basıncı en fazla 315 bar, nominal debisi 23 l/dk'dır ve 3/8" (DN10) hortum hatlarına uygundur. İçindeki yay baskılı popet valf, bağlantı ayrılınca hattı kendiliğinden kapatarak yağ kaybını ve hava girişini önler. Erkek parça (nipel) genellikle ataşman veya hortum ucuna takılır ve dişi kaplinin içine itildiğinde kilitlenir.
10 gövde erkek kaplin nerede kullanılır?
Küçük ve orta boy traktörlerin arka hidrolik çıkışlarında, bahçe traktörlerinde, forklift ataşmanlarında, küçük preslerde ve damper silindiri gibi orta debili hatlarda sık kullanılan bir ölçüdür. Metrik ağır seri (S) boru bağlantısı sayesinde, yüksek basınçlı çelik borulu hatlarda boru doğrudan kapline bağlanır.
Sık sorulan sorular
QCA-10B-M12S hangi parçaya takılır?
10 gövde ölçüsündeki ISO 7241-A dişi kaplin gövdesine (QCA-10A serisi) takılır. Birleşen uçlar aynı gövdede standarttır; dişi tarafın bağlantı dişi farklı olabilir. Örneğin QCA-10A-M12S bu parçayla birleşir. Farklı gövde ölçüsü veya ISO 7241-B (QCB) serisi dişi parça ile birleşmez.
Metrik "12S" (ağır seri) bağlantı ne demek, hafif seriden farkı nedir?
12S, dış çapı 12 mm olan çelik boru için ağır seri (S) metrik boru bağlantısıdır; somun dişi M20x1,5. 24° konik kesme halkalı bu sistem (DIN 2353 / ISO 8434-1) ağır seride daha kalın cidarlı boru ve daha yüksek basınç içindir. Aynı boru çapında L ve S serilerinin somun dişleri farklıdır, birbirinin yerine kullanılamaz.
Popetli mi, düz alınlı (flat face) kaplin mi seçmeliyim?
Popetli kaplinler ekonomiktir ve tarım ile genel hidrolikte yaygındır. Ancak ayırma sırasında az miktarda yağ kaybı olur (bu gövdede 2 ml) ve uç yüzeyine kir tutunabilir. Hidrolik kırıcı, burgu gibi sık takılıp sökülen ve toza maruz iş makinesi ataşmanlarında düz alınlı (ISO 16028, Oleocon QCF serisi) kaplinler daha temiz çalışır ve sisteme kir taşımaz.
Hat basınç altındayken takılabilir mi?
Hayır. Katalog değerlerine göre bu seri artık basınç altında bağlanamaz ve ayrılamaz. Hatta basınç kalmışsa popet açılamaz; kaplin zor takılır ya da hiç takılmaz, zorlamak conta ve popete zarar verir. Önce motoru durdurup kumanda kolunu birkaç kez oynatarak hattaki basıncı boşaltın. Basınç altında bağlanması gereken ataşmanlar için Oleocon BAT serisi gibi artık basınca uygun modeller kullanılmalıdır.
10 gövde söküldüğünde ne kadar yağ kaçırır?
Katalog değerine göre 10 gövdede her ayırmada kaybedilen yağ miktarı yaklaşık 2 ml'dir. Bu miktar popetin kapanmadan önce uçlar arasında kalan yağdır. Kayıp, kaplin temiz ve contaları sağlamsa bu seviyede kalır. Ayırmadan sonra damlama sürüyorsa popet contası veya yuvası kontrol edilmelidir.
Kullanırken dikkat edilmesi gerekenler
- 10 gövdede çalışma basıncı en fazla 315 bar, patlama basıncı 1260 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- Ağır seri bağlantıda boruyu dik kesip çapağını alın ve oturma yüzeyine kadar itin. Somunu önerilen tur kadar sıkın, fazla sıkmayın.
- Ayırdıktan sonra her iki ucun toz kapaklarını takın.
- Farklı gövde ölçülerini veya ISO 7241-A ile B serisi parçaları zorlayarak birleştirmeye çalışmayın.
