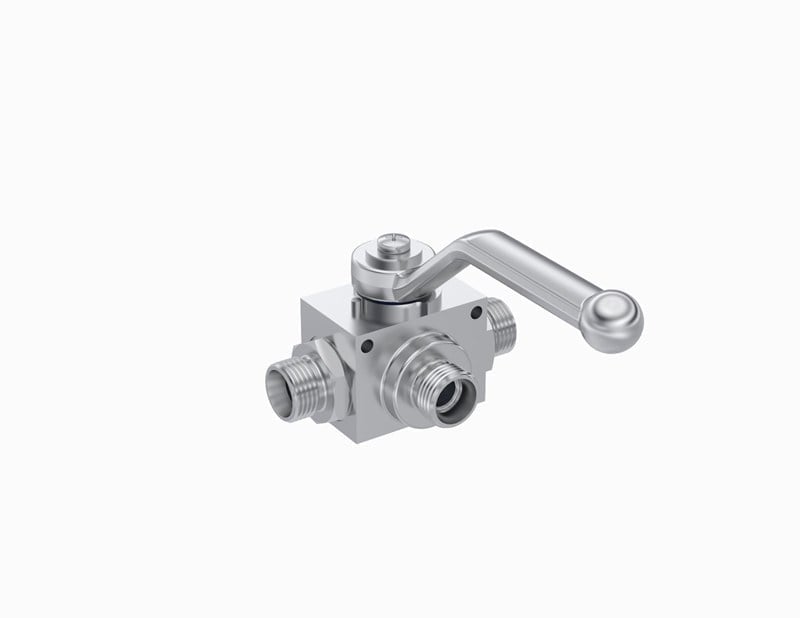

10 gövde ve Ø12 mm ağır seri (12S) metrik boru bağlantılı KV3L-10-12S, 3 yollu L tipi hidrolik küresel vanadır. Yüksek mukavemetli çelik gövdesi Zn-Fe (Cr III) ile kaplanmıştır; sert krom kaplı çelik bilye ve Delrin (POM) yataklarla çalışır. Girişten gelen akışı iki çıkıştan birine yönlendirir; kol çevrildiğinde yağ diğer çıkışa geçer. Kilit plakası sayesinde açık veya kapalı konumda kilitlenebilir.
10 gövde 3 yollu L tipi küresel vana nerede kullanılır?
Akışı iki hattan birine yönlendirmek gereken devrelerde tercih edilir: iki silindir arasında seçim, yedek pompa ya da yedek filtre hattına geçiş, iki ayrı tanka dönüş gibi. DN10 gövde; pilot ve kumanda hatları, manometre bağlantıları ve küçük ünitelerin çıkışları gibi düşük debili hatlar içindir. Ağır seri metrik boru bağlantısı (ISO 8434-1) ile yüksek basınçlı çelik boru hatları vanaya doğrudan bağlanır.
Sık sorulan sorular
L tipi 3 yollu vana akışı nasıl yönlendirir?
L tipi vananın bilyesinde L şeklinde (90° dönen) bir kanal vardır. Bu kanal girişi aynı anda yalnızca bir çıkışa bağlar; kol çevrildiğinde akış diğer çıkışa geçer. Yani iki hattı aynı anda beslemez, ikisinden birini seçer. İki tüketiciyi sırayla çalıştırmak istediğiniz devreler için uygundur.
Ø12 mm ağır seri (12S) bağlantı ne demek?
12S, dış çapı 12 mm olan kalın cidarlı çelik boru için ağır seri metrik bağlantıdır; somun dişi M20x1,5. 24° konik kesme halkalı sistemdir (ISO 8434-1 / DIN 2353) ve aynı çaptaki hafif seriden daha yüksek basınç içindir. L ve S somunları birbirinin yerine kullanılamaz.
Vana neden tam kapatmıyor veya kaçırıyor?
En sık nedenleri şunlardır: vananın uzun süre yarı açık kullanılması sonucu yatakların aşınması, yağdaki kir ve metal parçacıklarının bilyeyi çizmesi, uygun olmayan sıcaklık veya akışkan nedeniyle conta hasarı. Dişli bağlantıdan kaçak ise yanlış sızdırmazlık elemanı veya yetersiz sıkmadan olur. Bazı gövde ölçüleri için Oleocon tamir takımı mevcuttur.
Montaj sırasında nelere dikkat edilmelidir?
Bağlantı yüzeylerini temizleyin; devreye giren kir önce vananın bilyesini ve yataklarını çizer. Hortum veya borunun ağırlığını ve gerilmesini vana taşımamalıdır; gerekirse hattı kelepçe ile destekleyin. Parçaların hizalı ve tam oturmuş olduğundan emin olun. Kolun tam dönebileceği boşluğu montaj sırasında bırakın.
Küresel vana ile çek valf arasındaki fark nedir?
Küresel vana elle kumanda edilir: kolu çevirerek hattı açar, kapatır ya da yönlendirirsiniz. Çek valf ise kendiliğinden çalışır; yağın yalnızca bir yönde akmasına izin verir, ters yönde hattı otomatik kapatır. Geri akışı önlemek için çek valf, hattı isteğe bağlı kesmek veya yönlendirmek için küresel vana kullanılır. İkisi aynı devrede birlikte de kullanılabilir.
Kullanırken dikkat edilmesi gerekenler
- Bu vananın çalışma basıncı en fazla 500 bar'dır; sistemin emniyet valfi ayarı ve basınç pikleri bu değeri aşmamalıdır.
- Debinin vananın gövde ölçüsü için olağan değerlerde olduğundan emin olun.
- Çalışma sıcaklığı -20°C'nin altında veya +50°C'nin üzerindeyken vanaya çıplak elle dokunmayın.
- Parçaların hizalı ve tam oturmuş olduğundan emin olun; vana hortum veya boru yükünü taşımamalıdır.
