3/8" BSPP bağlantılı TLV-10-M18, Oleocon ikiz kilitleme valfi (çift etkili pilot kumandalı çek valf) ailesindendir. Kumanda valfi nötrdeyken silindirin iki tarafındaki yağı hapsederek silindiri olduğu yerde tutar; hareket komutu gelince karşı hattı pilot basıncıyla açar. Gövdesi çelik, zn-fe (cr ııı) kaplama, çalışma sıcaklığı -20°C ile +100°C arasıdır.
Yük altındaki silindiri her iki yönde de kilitlemek için kullanılır: ön yükleyici, kepçe, damper, vinç bomu, platform ve ataşman silindirleri.

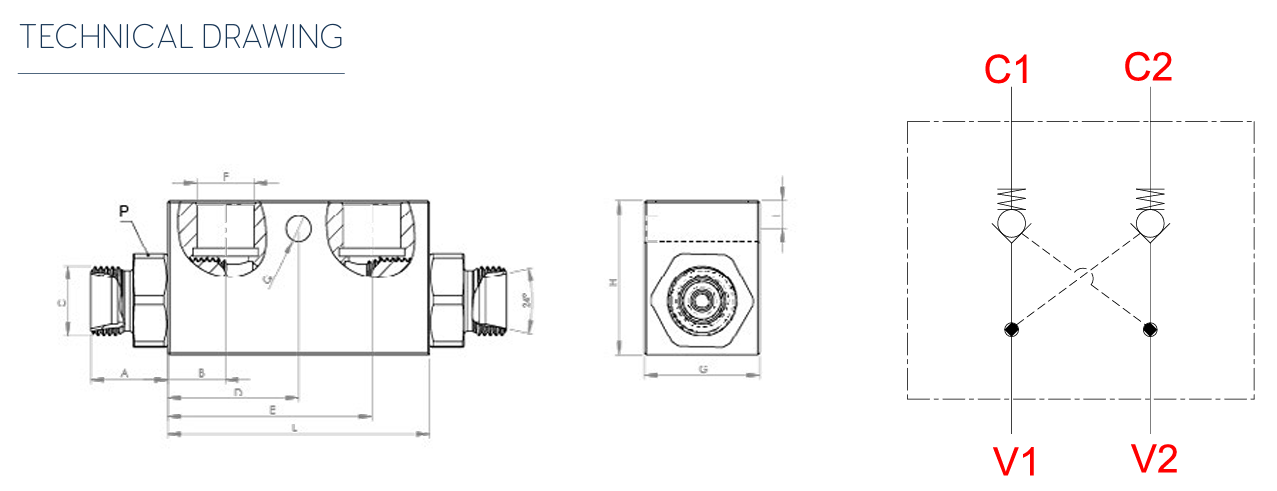

Kumanda (yön) valfleri sürgülü yapıda olduğu için içten bir miktar yağ kaçırır; yük altındaki silindir bu yüzden zamanla kendiliğinden iner veya kayar. İkiz kilitleme valfi silindirin iki hattını da çek valflerle kapatır ve silindiri olduğu yerde tutar. Hareket komutu verildiğinde karşı hattın çek valfi pilot basıncıyla açılır.
Kilit valfinin düzgün kapanabilmesi için kumanda valfi nötr konumda V1 ve V2 hatlarını tanka boşaltmalıdır (nötrde A ve B portları tanka açık, "H" veya "Y" tipi sürgü). Nötrde portları kapalı tutan bir kumanda valfi kullanılırsa hatlarda kalan basınç pilotu açık tutar ve silindir tam kilitlenmeyebilir.
İkiz kilitleme valfi silindiri her iki yönde de kumanda gelene kadar kilitler ve kumanda valfinin iç kaçağını da durdurur. Hortum patlama valfi ise normalde açıktır; yalnızca hortum patlayıp debi aniden arttığında kapanır. Yük tutma için ikiz kilit, hortum patlamasına karşı ek güvenlik için hortum patlama valfi kullanılır.
Standart conta mineral bazlı hidrolik yağlar içindir. Sentetik akışkanlar veya daha sıcak devreler için FKM, su bazlı akışkanlar için EPDM conta seçeneği değerlendirilir. Akışkanınız farklıysa sipariş öncesi bize danışın.
