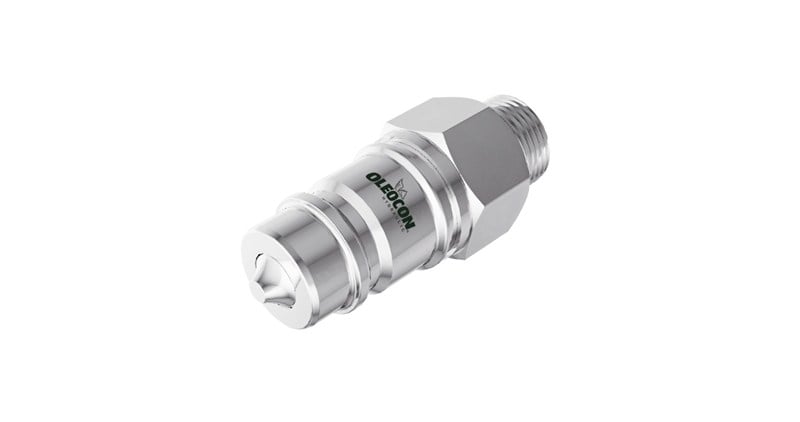

QCA-10B-M10S, hidrolik hortum veya boruyu yağ kaybetmeden hızlıca ayırıp birleştirmek için kullanılan erkek otomatik rakordur. Oleocon QCA serisinin 10 gövde (ISO 7241-A) modelidir ve Ø10 mm ağır seri (10S) metrik boru bağlantıya sahiptir. En fazla 315 bar çalışma basıncında, 23 l/dk nominal debiyle çalışır. Erkek parça (nipel) genellikle ataşman veya hortum ucuna takılır ve dişi kaplinin içine itildiğinde kilitlenir.
10 gövde erkek kaplin nerede kullanılır?
Küçük ve orta boy traktörlerin arka hidrolik çıkışlarında, bahçe traktörlerinde, forklift ataşmanlarında, küçük preslerde ve damper silindiri gibi orta debili hatlarda sık kullanılan bir ölçüdür. Metrik ağır seri (S) boru bağlantısı sayesinde, yüksek basınçlı çelik borulu hatlarda boru doğrudan kapline bağlanır.
Sık sorulan sorular
QCA-10B-M10S hangi parçaya takılır?
10 gövde ölçüsündeki ISO 7241-A dişi kaplin gövdesine (QCA-10A serisi) takılır. Birleşen uçlar aynı gövdede standarttır; dişi tarafın bağlantı dişi farklı olabilir. Örneğin QCA-10A-M10S bu parçayla birleşir. Farklı gövde ölçüsü veya ISO 7241-B (QCB) serisi dişi parça ile birleşmez.
Metrik "10S" (ağır seri) bağlantı ne demek, hafif seriden farkı nedir?
10S, dış çapı 10 mm olan çelik boru için ağır seri (S) metrik boru bağlantısıdır; somun dişi M18x1,5. 24° konik kesme halkalı bu sistem (DIN 2353 / ISO 8434-1) ağır seride daha kalın cidarlı boru ve daha yüksek basınç içindir. Aynı boru çapında L ve S serilerinin somun dişleri farklıdır, birbirinin yerine kullanılamaz.
Kaplinin bakımı nasıl yapılır, ne zaman değiştirilmelidir?
Her bağlamadan önce iki ucu temiz bir bezle silin ve ayrıkken toz kapaklarını takın. Bileziğin rahat hareket ettiğini, bilyelerin yerinde olduğunu ve dış contanın çatlak olmadığını düzenli kontrol edin. Bağlıyken kaçak, ayrıkken damlama, bileziğin takılması veya bağlantının kendiliğinden ayrılması, kaplinin değiştirilmesi gerektiğini gösterir.
Bağlama ve ayırma için ne kadar kuvvet gerekir?
Katalog değerlerine göre 10 gövdede bağlama kuvveti yaklaşık 70 N, ayırma kuvveti 30 N kadardır. Bu değerler basınçsız hat içindir. Hatta basınç kaldıysa gereken kuvvet hızla artar ve elle bağlamak mümkün olmayabilir.
Çalışma basıncı ile patlama basıncı arasındaki fark nedir?
Çalışma basıncı (315 bar), kaplinin sürekli kullanımda maruz kalabileceği en yüksek basınçtır. Patlama basıncı (1260 bar) ise test koşulunda kaplinin hasar gördüğü basınçtır ve güvenlik payını gösterir; bu değere yakın çalışılmaz. Bu gövdede patlama basıncı çalışma basıncının 4 katıdır; hidrolikte de genellikle bu oranda güvenlik payı aranır.
Kullanırken dikkat edilmesi gerekenler
- 10 gövdede çalışma basıncı en fazla 315 bar, patlama basıncı 1260 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- Ağır seri bağlantıda boruyu dik kesip çapağını alın ve oturma yüzeyine kadar itin. Somunu önerilen tur kadar sıkın, fazla sıkmayın.
- Bağlamadan önce erkek ve dişi parçanın uçlarını temizleyin; uçlardaki kir doğrudan hidrolik sisteme girer.
- Erkek parçayı dişi parçaya aynı eksende, bilezik yerine oturana kadar itin; yarım kalan bağlantı basınç geldiğinde ayrılabilir.
