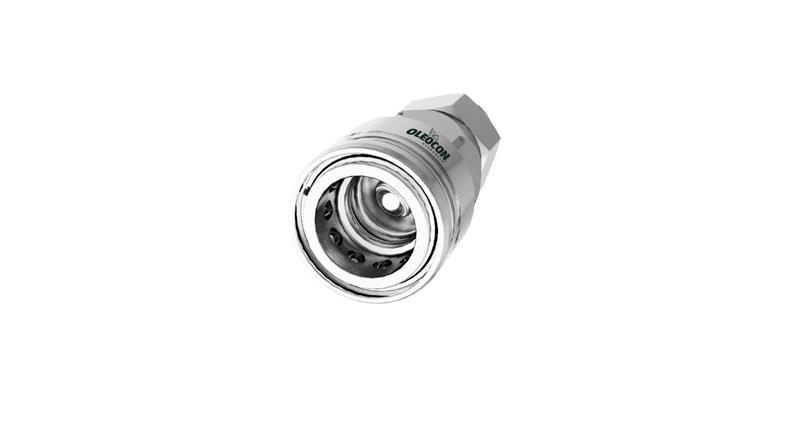

QCA-10A-M10S, 10 gövde ölçüsünde, Ø10 mm ağır seri (10S) metrik boru bağlantılı, ISO 7241-A standardında dişi popetli otomatik rakordur (hızlı bağlantı / quick kaplin). Çalışma basıncı en fazla 315 bar, nominal debisi 23 l/dk'dır ve 3/8" (DN10) hortum hatlarına uygundur. Ayrıldığı anda içindeki yaylı popet valf kapanır; hortumdaki yağ dökülmez ve sisteme hava girmez. Bilyeli kilit bileziği dişi parçadadır; bu parça çoğunlukla yağı sağlayan taraf olan makine veya traktör üzerinde durur.
10 gövde dişi kaplin nerede kullanılır?
Orta debili hatlarda yaygındır. Kompakt iş makinelerinin ataşman hortumları, küçük damper ve kaldırma silindirleri, atölye presleri ve hidrolik güç ünitelerinin servis çıkışları örnek verilebilir. Metrik ağır seri (S) boru bağlantısı sayesinde, yüksek basınçlı çelik borulu hatlarda boru doğrudan kapline bağlanır.
Sık sorulan sorular
QCA-10A-M10S hangi parçayla birleşir?
10 gövde ölçüsündeki ISO 7241-A erkek parçayla (QCA-10B serisi) birleşir. Birleşme için bağlantı dişinin aynı olması gerekmez. Erkek parçanın arka tarafı hattınıza uygun seçilir (BSPP, metrik boru, NPT, SAE); kaplin tarafı aynı gövdede hep aynıdır. Örneğin QCA-10B-M10S bu parçaya takılır.
Metrik "10S" (ağır seri) bağlantı ne demek, hafif seriden farkı nedir?
10S, dış çapı 10 mm olan çelik boru için ağır seri (S) metrik boru bağlantısıdır; somun dişi M18x1,5. 24° konik kesme halkalı bu sistem (DIN 2353 / ISO 8434-1) ağır seride daha kalın cidarlı boru ve daha yüksek basınç içindir. Aynı boru çapında L ve S serilerinin somun dişleri farklıdır, birbirinin yerine kullanılamaz.
10 gövde söküldüğünde ne kadar yağ kaçırır?
Katalog değerine göre 10 gövdede her ayırmada kaybedilen yağ miktarı yaklaşık 2 ml'dir. Bu miktar popetin kapanmadan önce uçlar arasında kalan yağdır. Kayıp, kaplin temiz ve contaları sağlamsa bu seviyede kalır. Ayırmadan sonra damlama sürüyorsa popet contası veya yuvası kontrol edilmelidir.
Kaplin neden zor takılıyor veya hiç takılmıyor?
En sık neden hatta kalan basınçtır: güneşte ısınan veya yükte bekleyen bir silindir hortumdaki yağı sıkıştırır ve popet açılamaz. Diğer nedenler uçlardaki kir, bileziğin tam geri çekilmemesi ve farklı seri (ISO A–B) ya da gövde ölçüsünün karışmasıdır. Önce basıncı boşaltın ve uçları temizleyin; zorla, çekiçle takmaya çalışmayın.
Kaplin neden yağ kaçırır?
Kaçağın yeri nedenini gösterir. Bağlıyken bilezik tarafından kaçak genellikle aşınmış dış conta veya uçlarda kalan kirden kaynaklanır. Ayrıkken damlama popet contası veya yuvasının hasarlı olduğunu gösterir. Dişli bağlantıdan kaçak ise yanlış sızdırmazlık elemanından veya yetersiz sıkmadan olur. Çalışma basıncının aşılması ve 80°C üzerindeki yağla bağlama/ayırma yapılması contaların ömrünü kısaltır.
Kullanırken dikkat edilmesi gerekenler
- 10 gövdede çalışma basıncı en fazla 315 bar, patlama basıncı 1260 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- Ağır seri bağlantıda boruyu dik kesip çapağını alın ve oturma yüzeyine kadar itin. Somunu önerilen tur kadar sıkın, fazla sıkmayın.
- Erkek parçayı dişi parçaya aynı eksende, bilezik yerine oturana kadar itin; yarım kalan bağlantı basınç geldiğinde ayrılabilir.
- Devredeki yağ 80°C üzerindeyken bağlama ve ayırma yapmayın.
