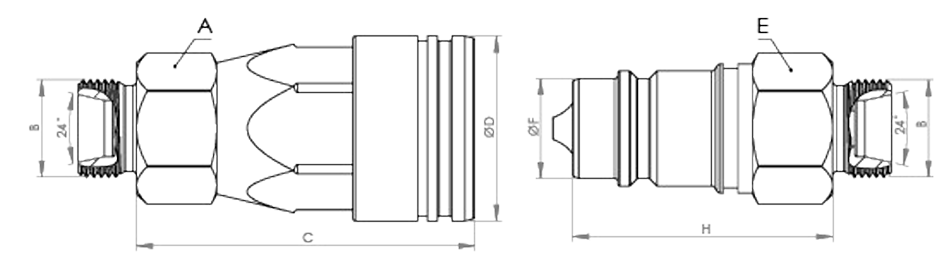

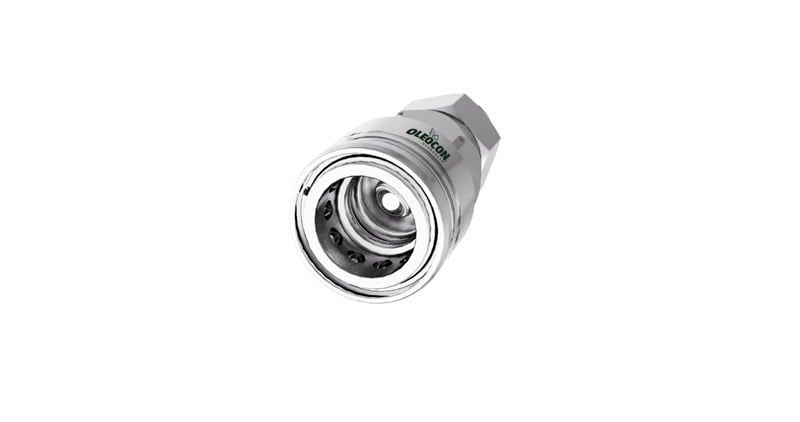

QCA-10A-M8S, hidrolik hortum veya boruyu yağ kaybetmeden hızlıca ayırıp birleştirmek için kullanılan dişi otomatik rakordur. Oleocon QCA serisinin 10 gövde (ISO 7241-A) modelidir ve Ø8 mm ağır seri (8S) metrik boru bağlantıya sahiptir. En fazla 315 bar çalışma basıncında, 23 l/dk nominal debiyle çalışır. Bilyeli kilit bileziği dişi parçadadır; bu parça çoğunlukla yağı sağlayan taraf olan makine veya traktör üzerinde durur.
10 gövde dişi kaplin nerede kullanılır?
Orta debili hatlarda yaygındır. Kompakt iş makinelerinin ataşman hortumları, küçük damper ve kaldırma silindirleri, atölye presleri ve hidrolik güç ünitelerinin servis çıkışları örnek verilebilir. Metrik ağır seri (S) boru bağlantısı sayesinde, yüksek basınçlı çelik borulu hatlarda boru doğrudan kapline bağlanır.
Sık sorulan sorular
QCA-10A-M8S hangi parçayla birleşir?
10 gövde ölçüsündeki ISO 7241-A erkek parçayla (QCA-10B serisi) birleşir. Birleşme için bağlantı dişinin aynı olması gerekmez. Erkek parçanın arka tarafı hattınıza uygun seçilir (BSPP, metrik boru, NPT, SAE); kaplin tarafı aynı gövdede hep aynıdır. Örneğin QCA-10B-M8S bu parçaya takılır.
Metrik "8S" (ağır seri) bağlantı ne demek, hafif seriden farkı nedir?
8S, dış çapı 8 mm olan çelik boru için ağır seri (S) metrik boru bağlantısıdır; somun dişi M16x1,5. 24° konik kesme halkalı bu sistem (DIN 2353 / ISO 8434-1) ağır seride daha kalın cidarlı boru ve daha yüksek basınç içindir. Aynı boru çapında L ve S serilerinin somun dişleri farklıdır, birbirinin yerine kullanılamaz.
Çalışma basıncı ile patlama basıncı arasındaki fark nedir?
Çalışma basıncı (315 bar), kaplinin sürekli kullanımda maruz kalabileceği en yüksek basınçtır. Patlama basıncı (1260 bar) ise test koşulunda kaplinin hasar gördüğü basınçtır ve güvenlik payını gösterir; bu değere yakın çalışılmaz. Bu gövdede patlama basıncı çalışma basıncının 4 katıdır; hidrolikte de genellikle bu oranda güvenlik payı aranır.
Otomatik rakor ile normal rakor arasındaki fark nedir?
Normal (vidalı) rakoru sökmek için anahtar gerekir ve söküldüğünde hat açık kalır, yağ boşalır. Otomatik rakor (quick kaplin) ise elle ve aletsiz, birkaç saniyede takılıp sökülür; içindeki popet valfler sayesinde iki taraf da kendiliğinden kapanır. Bu yüzden sık değişen ataşman ve ekipman bağlantılarında kullanılır. Hiç sökülmeyecek sabit hatlarda normal rakor yeterlidir.
Popetli otomatik rakor nasıl çalışır?
Hem dişi hem erkek parçanın içinde yay baskılı birer popet (konik valf) vardır. Parçalar ayrıyken yay popeti yuvasına bastırır ve hat kapanır; bu yüzden hortum söküldüğünde yağ boşalmaz. Erkek parça dişinin içine itildiğinde iki popet birbirini iterek açılır ve yağ geçer. Dişi parçanın bileziğindeki bilyeler erkek parçanın kanalına oturarak bağlantıyı kilitler. Ayırmak için bilezik geriye çekilir ve popetler yay kuvvetiyle kendiliğinden kapanır.
Kullanırken dikkat edilmesi gerekenler
- 10 gövdede çalışma basıncı en fazla 315 bar, patlama basıncı 1260 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- Ağır seri bağlantıda boruyu dik kesip çapağını alın ve oturma yüzeyine kadar itin. Somunu önerilen tur kadar sıkın, fazla sıkmayın.
- Farklı gövde ölçülerini veya ISO 7241-A ile B serisi parçaları zorlayarak birleştirmeye çalışmayın.
- Kaplini hortumdan çekerek ayırmayın; hortum bükülmüş veya gergin kalacak şekilde bağlamayın.
