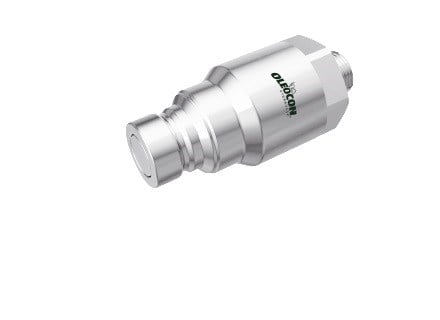

10 gövde ve Ø10 mm hafif seri (10L) metrik boru bağlantılı QCF-10B-10L, ISO 16028 uyumlu erkek düz alınlı hızlı bağlantı kaplinidir. Ön yüzü tamamen düz olduğu için bir bezle silinerek temizlenir; ayırmada yağ kaybı ve bağlamada kir girişi en aza iner. 250 bar çalışma basıncı ve 23 l/dk nominal debisiyle 3/8" (DN10) hortum hatları için uygundur. Erkek parça genellikle ataşman veya ekipman tarafındaki hortumun ucunda bulunur ve dişi kapline itilerek bağlanır.
10 gövde erkek düz alınlı kaplin nerede kullanılır?
Mini ekskavatörlerde tiltrotator ve kavrama (grapple) gibi küçük ataşmanların yardımcı fonksiyonlarında, mini damperlerin kepçe ve mikser ataşmanlarında, hidrolik motorların drenaj hatlarında ve kalıp değişimi yapılan endüstriyel makinelerde yaygın olarak kullanılır. Metrik hafif seri (L) boru bağlantısı (ISO 8434-1) sayesinde çelik boru araya rakor koymadan doğrudan kapline bağlanır.
Sık sorulan sorular
QCF-10B-10L hangi parçaya takılır?
10 gövde ölçüsündeki ISO 16028 düz alınlı dişi kapline (QCF-10A serisi) takılır. Örneğin QCF-10A-10L bu parçayla birleşir. Dişi tarafın arka bağlantısı farklı olabilir; önemli olan gövde ölçüsünün ve standardın aynı olmasıdır. Popetli ISO 7241 dişi kaplinlere takılmaz.
Metrik "10L" (hafif seri) bağlantı ne demek, hangi boruyla kullanılır?
10L, dış çapı 10 mm olan çelik boruya bağlanan hafif seri (L) metrik boru bağlantısıdır; somun dişi M16x1,5. 24° konik ve kesme halkalıdır (ISO 8434-1 / DIN 2353). Hafif seri, aynı çaptaki ağır seriye (S) göre daha düşük basınçlı hatlar içindir. Boru dış çapı ile seri harfi mutlaka eşleşmelidir.
Düz alınlı kaplin ile popetli kaplin arasındaki fark nedir?
Popetli kaplinlerde (ISO 7241, Oleocon QCA/QCB) ön tarafta yağ tutan bir boşluk kalır. Bu yüzden ayırmada birkaç ml yağ kaybolur ve uçlara kir tutunabilir. Düz alınlı kaplinde ön yüz tamamen düzdür; ayırmada kayıp çok küçüktür (bu gövdede 0,035 ml) ve yüzey bir bezle silinerek temizlenir. Ayrıca bağlantı sırasında sisteme hava ve kir girişi en aza iner. İki tip birbirine takılmaz.
ISO 16028 nedir, başka markalarla uyumlu mu?
ISO 16028, düz alınlı hızlı bağlantı kaplinlerinin birbirine takılabilmesi için gereken ölçüleri belirleyen uluslararası standarttır. Oleocon QCF serisi bu standarda göre üretilir. Aynı gövde ölçüsündeki (10) başka markaların ISO 16028 parçalarıyla birleşecek şekilde tasarlanmıştır. Farklı marka parçaları ilk kez birleştirdiğinizde kilitlenmenin tam olduğunu ve sızdırmazlığı kontrol edin.
Hat basınç altındayken takılabilir mi?
Hayır. Katalog değerlerine göre QCF serisi artık basınç altında bağlanamaz ve ayrılamaz. Hortumda basınç kalmışsa valf açılamaz, kaplin takılmaz; zorlamak contalara zarar verir. Önce makineyi durdurup ataşman kumandasını birkaç kez oynatarak basıncı boşaltın. Sürekli basınçlı kalan ataşman hatları için artık basınç altında bağlanabilen Oleocon BAT serisi gibi modeller kullanılmalıdır.
Kullanırken dikkat edilmesi gerekenler
- 10 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Emniyet valfi ayarı ve ataşmanın oluşturduğu basınç pikleri bu çalışma basıncını aşmamalıdır.
- Borunun ucunu dik kesin, çapağını alın ve boruyu dayanağa kadar itin; kesme halkasını önerilen tur kadar sıkın, fazla sıkmayın.
- Devredeki yağ 80°C üzerindeyken bağlama ve ayırma yapmayın; uzun süre çalışan ataşmanlarda önce sistemin soğumasını bekleyin.
- Hortumda basınç varken bağlama veya ayırma yapmayın; önce kumandayı oynatarak basıncı boşaltın.
