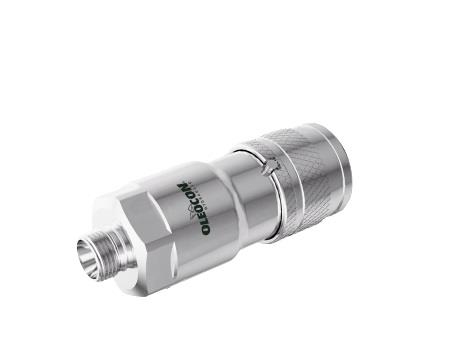

QCF-10A-10L, ataşman ve hidrolik hatları temiz ve yağ damlatmadan hızlıca ayırıp birleştirmek için kullanılan dişi düz alınlı kaplindir. Oleocon QCF düz alınlı serisinin 10 gövde (ISO 16028) modelidir ve Ø10 mm hafif seri (10L) metrik boru bağlantıya sahiptir. En fazla 250 bar çalışma basıncında, 23 l/dk nominal debiyle çalışır. Bilezik ve emniyet kilidi dişi parçadadır; bu parça çoğunlukla yağı sağlayan makine tarafına sabitlenir.
10 gövde dişi düz alınlı kaplin nerede kullanılır?
Orta debili, sık takılıp sökülen hatlar içindir: kompakt ekskavatör ve mini damper ataşmanları, hidrolik elmas duvar kesme makineleri, taşınabilir kuyu delme ekipmanları ve üretim hatlarındaki kalıp bağlantıları örnek verilebilir. Metrik hafif seri (L) boru bağlantısı (ISO 8434-1) sayesinde çelik boru araya rakor koymadan doğrudan kapline bağlanır.
Sık sorulan sorular
QCF-10A-10L hangi parçayla birleşir?
10 gövde ölçüsündeki ISO 16028 düz alınlı erkek parçayla (QCF-10B serisi) birleşir. Kaplin tarafı aynı gövdede standarttır; erkek parçanın arka bağlantısı hattınıza göre seçilir (BSPP, NPT, SAE, JIC veya metrik boru). Örneğin QCF-10B-10L bu parçaya takılır. Popetli (ISO 7241, QCA/QCB) erkek parçalar düz alınlı dişi kapline takılmaz.
Metrik "10L" (hafif seri) bağlantı ne demek, hangi boruyla kullanılır?
10L, dış çapı 10 mm olan çelik boruya bağlanan hafif seri (L) metrik boru bağlantısıdır; somun dişi M16x1,5. 24° konik ve kesme halkalıdır (ISO 8434-1 / DIN 2353). Hafif seri, aynı çaptaki ağır seriye (S) göre daha düşük basınçlı hatlar içindir. Boru dış çapı ile seri harfi mutlaka eşleşmelidir.
Düz alınlı kaplinin bakımı nasıl yapılır?
Düz ön yüz, temiz bir bezle tek hareketle silinebilir; her bağlamadan önce iki yüzü de silin. Ayrıkken toz kapaklarını takın. Bileziğin ve emniyet kilidinin rahat döndüğünü, ön contanın kesik veya ezik olmadığını düzenli kontrol edin. Bağlıyken kaçak, ayrıkken sızıntı, bileziğin sıkışması veya kilidin tutmaması kaplinin değişmesi gerektiğini gösterir.
Bağlama ve ayırma için ne kadar kuvvet gerekir?
Katalog değerlerine göre 10 gövdede bağlama kuvveti yaklaşık 170 N, ayırma kuvveti 40 N kadardır. Düz alınlı kaplinlerde bağlama kuvveti popetlilere göre biraz daha yüksektir, çünkü iki düz yüzün sızdırmaz şekilde oturması gerekir. Bu değerler basınçsız hat içindir; hatta basınç kaldıysa kuvvet hızla artar.
Çalışma basıncı ile patlama basıncı arasındaki fark nedir?
Çalışma basıncı (250 bar), kaplinin sürekli kullanımda maruz kalabileceği en yüksek basınçtır. Patlama basıncı (1000 bar) test koşulunda kaplinin hasar gördüğü basınçtır ve güvenlik payını gösterir; bu değere yakın çalışılmaz. Bu gövdede patlama basıncı çalışma basıncının 4 katıdır. Kırıcı gibi darbeli ataşmanlarda basınç pikleri oluşabileceği için emniyet valfi ayarı çalışma basıncını aşmamalıdır.
Kullanırken dikkat edilmesi gerekenler
- 10 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Emniyet valfi ayarı ve ataşmanın oluşturduğu basınç pikleri bu çalışma basıncını aşmamalıdır.
- Borunun ucunu dik kesin, çapağını alın ve boruyu dayanağa kadar itin; kesme halkasını önerilen tur kadar sıkın, fazla sıkmayın.
- Hortumda basınç varken bağlama veya ayırma yapmayın; önce kumandayı oynatarak basıncı boşaltın.
- Ayırdıktan sonra her iki ucun toz kapaklarını takın; açık bırakılan uç çamur ve toza maruz kalır.
