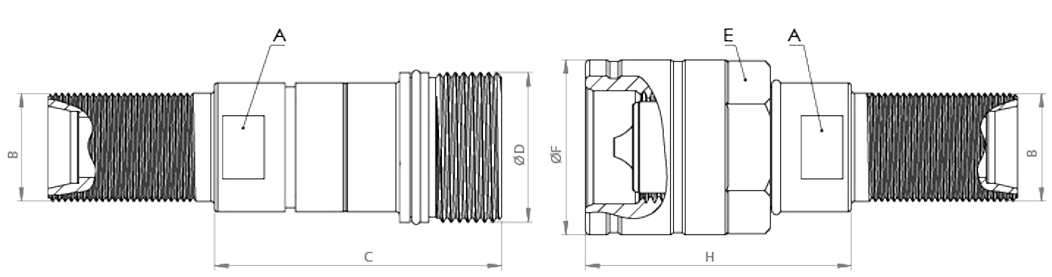

10 gövde ve Ø10 mm hafif seri (10L) metrik boru bağlantılı QC-STC-10B-M10L-BH, ISO 14541 standardında vidalı erkek hızlı bağlantı kaplinidir. Bağlantıyı bilye değil diş tuttuğu için basınç darbesine ve titreşime dayanıklıdır; hatta düşük artık basınç (en fazla 100 bar) kalmışken de bağlanabilir. 300 bar çalışma basıncı ve 23 l/dk nominal debisiyle 3/8" (DN10) hortum hatları için uygundur. Somun erkek parçadadır; bu parça çoğunlukla ataşman tarafındaki hortuma takılır ve dişi parçaya vidalanarak bağlanır.
10 gövde erkek vidalı kaplin nerede kullanılır?
Orta debili, yüksek basınçlı ve titreşimli hatlar içindir. Mini ekskavatör kırıcı hatları, hidrolik kriko ve kaldırma sistemleri ile laboratuvar ve test düzenekleri örnek verilebilir. Hafif seri (L) metrik boru bağlantısı (ISO 8434-1) ile çelik boru, araya rakor koymadan kapline bağlanır. Perde geçişli (bulkhead) gövdesi sayesinde kaplin, makine gövdesine veya bağlantı plakasına karşı somunla sabitlenir.
Sık sorulan sorular
QC-STC-10B-M10L-BH hangi parçaya vidalanır?
10 gövde ölçüsündeki ISO 14541 vidalı dişi kapline (QC-STC-10A serisi) vidalanır. Örneğin QC-STC-10A-M10L-BH bu parçayla birleşir. Dişi tarafın arka bağlantısı farklı olabilir; önemli olan gövde ölçüsünün ve standardın aynı olmasıdır. İtmeli (bilyeli) dişi kaplinlerle birleşmez.
Kesme halkalı boru bağlantısı nasıl sıkılır?
Boru dayanağa kadar itildikten sonra somun (M16x1,5) elle sıkılır. Genel uygulamaya göre ardından anahtarla yaklaşık 1,5 tur daha sıkılır; bu sırada kesme halkası boruya gömülerek hem tutuş hem sızdırmazlık sağlar. Sökülüp yeniden takılan bağlantıda kısa bir ek sıkma yeterlidir; her seferinde tam tur sıkmak halkayı ezer.
Perde geçişli (BH) vidalı kaplin nasıl monte edilir?
Kaplin, panele veya bağlantı plakasına açılan delikten geçirilir ve karşı somunla iki taraftan sıkıştırılır. Vidalı kaplinde bağlama sırasında gövdeye tork geldiği için karşı somunun iyi sıkılmış olması önemlidir; aksi halde kaplin panelde döner. Sıkarken gövdeyi anahtar ağzından karşılayın.
Hangi sıcaklık aralığında kullanılabilir?
Seri -20°C ile +100°C arasındaki akışkan sıcaklığında çalışır. Devredeki yağ 80°C'nin üzerindeyken bağlama ve ayırma yapılmamalıdır. Uzun süre çalışan kırıcılarda yağ hızla ısınır; kırıcıyı değiştirmeden önce sistemin soğumasını beklemek hem güvenlik hem conta ömrü için önemlidir.
Vidalı kaplinin bakımı nasıl yapılır?
Bağlamadan önce iki parçanın uçlarını ve dişlerini temiz bir bezle silin; dişlerdeki kum ve toz hem sızdırmazlığı bozar hem de dişi aşındırır. Ayrıkken toz kapaklarını takın. Somunun rahat döndüğünü, dişlerde ezilme olmadığını ve contaların sağlam olduğunu düzenli kontrol edin. Diş hasarı veya sürekli kaçak, değişim gerektiğini gösterir.
Vidalı kaplin hangi makine ve sektörlerde kullanılır?
En yaygın kullanım iş makinelerinde darbeli ataşman hatlarıdır: ekskavatör kırıcıları, yıkım ataşmanları, kazık makineleri ve hidrofreze kazıcılar. Paletli vinçlerde, finişerlerde, paleti hidrolik olarak genişleyen makinelerde, tarım ve beton ekipmanlarında da kullanılır. Endüstride test tezgâhları ile basınç altında sökülmesi gereken hatlarda tercih edilir. Ortak nokta; yüksek basınç, basınç darbesi ve sökme sırasında hatta kalan basınçtır.
Kullanırken dikkat edilmesi gerekenler
- 10 gövdede çalışma basıncı en fazla 300 bar, patlama basıncı 1200 bar'dır. Kırıcı ve benzeri ataşmanların basınç pikleri de bu çalışma basıncını aşmamalıdır.
- Boruyu dik kesin, çapağını alın ve dayanağa kadar itin; kesme halkasını önerilen tur kadar sıkın, fazla sıkmayın.
- Devredeki yağ 80°C üzerindeyken bağlama ve ayırma yapmayın; uzun süre çalışan kırıcıyı değiştirmeden önce soğumasını bekleyin.
- Pompa çalışırken (dinamik basınç altında) bağlama veya ayırma yapmayın; bu seride yalnızca en fazla 100 bar artık basınç altında bağlama yapılabilir.
- Perde geçişli montajda karşı somunun iyi sıkıldığından emin olun; vidalama sırasında gövdeye gelen tork kaplini panelde döndürebilir.
