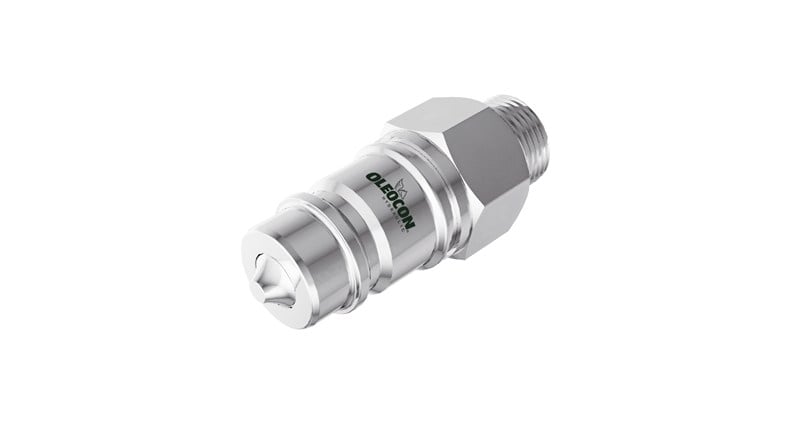

QCA-10B-M10L, hidrolik hortum veya boruyu yağ kaybetmeden hızlıca ayırıp birleştirmek için kullanılan erkek otomatik rakordur. Oleocon QCA serisinin 10 gövde (ISO 7241-A) modelidir ve Ø10 mm hafif seri (10L) metrik boru bağlantıya sahiptir. En fazla 315 bar çalışma basıncında, 23 l/dk nominal debiyle çalışır. Erkek parça (nipel) genellikle ataşman veya hortum ucuna takılır ve dişi kaplinin içine itildiğinde kilitlenir.
10 gövde erkek kaplin nerede kullanılır?
Küçük ve orta boy traktörlerin arka hidrolik çıkışlarında, bahçe traktörlerinde, forklift ataşmanlarında, küçük preslerde ve damper silindiri gibi orta debili hatlarda sık kullanılan bir ölçüdür. Metrik hafif seri (L) boru bağlantısı sayesinde çelik boru, araya rakor koymadan doğrudan kapline bağlanır. Makine üzerindeki borulu hatlarda tercih edilir.
Sık sorulan sorular
QCA-10B-M10L hangi parçaya takılır?
10 gövde ölçüsündeki ISO 7241-A dişi kaplin gövdesine (QCA-10A serisi) takılır. Birleşen uçlar aynı gövdede standarttır; dişi tarafın bağlantı dişi farklı olabilir. Örneğin QCA-10A-M10L bu parçayla birleşir. Farklı gövde ölçüsü veya ISO 7241-B (QCB) serisi dişi parça ile birleşmez.
Metrik "10L" (hafif seri) bağlantı ne demek, hangi boruyla kullanılır?
10L, dış çapı 10 mm olan çelik boruya bağlanan hafif seri (L) metrik boru bağlantısıdır; somun dişi M16x1,5. Bu bağlantılar 24° konik ve kesme halkalıdır (DIN 2353 / ISO 8434-1). Hafif seri, aynı boru çapındaki ağır seriye (S) göre daha düşük basınçlı hatlar içindir. Boru dış çapı ile seri harfi mutlaka eşleşmelidir: 10L somunu 10S boruya takılmaz.
10 gövdenin "nominal debi" değeri ne anlama gelir?
Katalogdaki 23 l/dk (5,06 GPM), kaplin üzerinde 180 kPa basınç düşümü oluştuğunda geçen debidir. Kaplin bundan fazla yağ geçirebilir ama basınç kaybı ve ısınma hızla artar. Pompanızın veya valfinizin debisi bu değeri belirgin şekilde aşıyorsa bir üst ölçü olan 12,5 gövdeyi değerlendirin.
10 gövde kaplin hangi hortum ölçüsüyle kullanılır?
10 gövde, genellikle 3/8" (DN10) iç çaplı hortumlarla kullanılır. Kaplin gövdesi hortumdan küçük seçilirse hat daralır ve ısınma artar. Çok büyük seçilirse gereksiz ağırlık ve maliyet oluşur. Hortum basınç sınıfının kaplinin 315 bar çalışma basıncıyla uyumlu olduğundan emin olun.
Kaplinin bakımı nasıl yapılır, ne zaman değiştirilmelidir?
Her bağlamadan önce iki ucu temiz bir bezle silin ve ayrıkken toz kapaklarını takın. Bileziğin rahat hareket ettiğini, bilyelerin yerinde olduğunu ve dış contanın çatlak olmadığını düzenli kontrol edin. Bağlıyken kaçak, ayrıkken damlama, bileziğin takılması veya bağlantının kendiliğinden ayrılması, kaplinin değiştirilmesi gerektiğini gösterir.
Kullanırken dikkat edilmesi gerekenler
- 10 gövdede çalışma basıncı en fazla 315 bar, patlama basıncı 1260 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- Borunun ucunu dik kesin, çapağını alın ve boruyu oturma yüzeyine kadar itin. Kesme halkasını önerilen tur kadar sıkın; fazla sıkmak halkayı ezer, az sıkmak kaçak yapar.
- Kaplini hortumdan çekerek ayırmayın; hortum bükülmüş veya gergin kalacak şekilde bağlamayın.
- Kaplinin conta malzemesinin (NBR veya FKM) kullandığınız hidrolik akışkanla uyumlu olduğunu kontrol edin.
