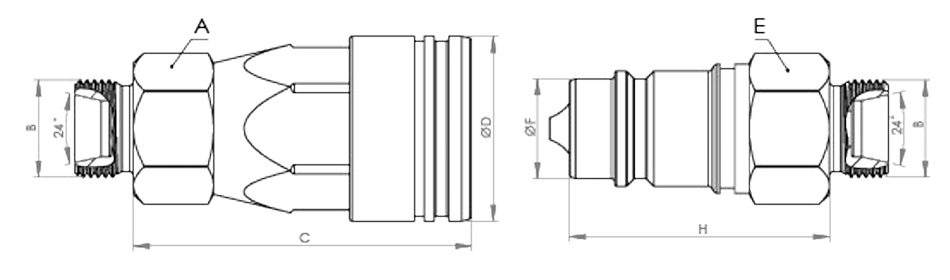

QCA-10A-M10L, 10 gövde ölçüsünde, Ø10 mm hafif seri (10L) metrik boru bağlantılı, ISO 7241-A standardında dişi popetli otomatik rakordur (hızlı bağlantı / quick kaplin). Çalışma basıncı en fazla 315 bar, nominal debisi 23 l/dk'dır ve 3/8" (DN10) hortum hatlarına uygundur. Ayrıldığı anda içindeki yaylı popet valf kapanır; hortumdaki yağ dökülmez ve sisteme hava girmez. Bilyeli kilit bileziği dişi parçadadır; bu parça çoğunlukla yağı sağlayan taraf olan makine veya traktör üzerinde durur.
10 gövde dişi kaplin nerede kullanılır?
Orta debili hatlarda yaygındır. Kompakt iş makinelerinin ataşman hortumları, küçük damper ve kaldırma silindirleri, atölye presleri ve hidrolik güç ünitelerinin servis çıkışları örnek verilebilir. Metrik hafif seri (L) boru bağlantısı sayesinde çelik boru, araya rakor koymadan doğrudan kapline bağlanır. Makine üzerindeki borulu hatlarda tercih edilir.
Sık sorulan sorular
QCA-10A-M10L hangi parçayla birleşir?
10 gövde ölçüsündeki ISO 7241-A erkek parçayla (QCA-10B serisi) birleşir. Birleşme için bağlantı dişinin aynı olması gerekmez. Erkek parçanın arka tarafı hattınıza uygun seçilir (BSPP, metrik boru, NPT, SAE); kaplin tarafı aynı gövdede hep aynıdır. Örneğin QCA-10B-M10L bu parçaya takılır.
Metrik "10L" (hafif seri) bağlantı ne demek, hangi boruyla kullanılır?
10L, dış çapı 10 mm olan çelik boruya bağlanan hafif seri (L) metrik boru bağlantısıdır; somun dişi M16x1,5. Bu bağlantılar 24° konik ve kesme halkalıdır (DIN 2353 / ISO 8434-1). Hafif seri, aynı boru çapındaki ağır seriye (S) göre daha düşük basınçlı hatlar içindir. Boru dış çapı ile seri harfi mutlaka eşleşmelidir: 10L somunu 10S boruya takılmaz.
Popetli mi, düz alınlı (flat face) kaplin mi seçmeliyim?
Popetli kaplinler ekonomiktir ve tarım ile genel hidrolikte yaygındır. Ancak ayırma sırasında az miktarda yağ kaybı olur (bu gövdede 2 ml) ve uç yüzeyine kir tutunabilir. Hidrolik kırıcı, burgu gibi sık takılıp sökülen ve toza maruz iş makinesi ataşmanlarında düz alınlı (ISO 16028, Oleocon QCF serisi) kaplinler daha temiz çalışır ve sisteme kir taşımaz.
Hat basınç altındayken takılabilir mi?
Hayır. Katalog değerlerine göre bu seri artık basınç altında bağlanamaz ve ayrılamaz. Hatta basınç kalmışsa popet açılamaz; kaplin zor takılır ya da hiç takılmaz, zorlamak conta ve popete zarar verir. Önce motoru durdurup kumanda kolunu birkaç kez oynatarak hattaki basıncı boşaltın. Basınç altında bağlanması gereken ataşmanlar için Oleocon BAT serisi gibi artık basınca uygun modeller kullanılmalıdır.
10 gövde söküldüğünde ne kadar yağ kaçırır?
Katalog değerine göre 10 gövdede her ayırmada kaybedilen yağ miktarı yaklaşık 2 ml'dir. Bu miktar popetin kapanmadan önce uçlar arasında kalan yağdır. Kayıp, kaplin temiz ve contaları sağlamsa bu seviyede kalır. Ayırmadan sonra damlama sürüyorsa popet contası veya yuvası kontrol edilmelidir.
Kullanırken dikkat edilmesi gerekenler
- 10 gövdede çalışma basıncı en fazla 315 bar, patlama basıncı 1260 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- Borunun ucunu dik kesin, çapağını alın ve boruyu oturma yüzeyine kadar itin. Kesme halkasını önerilen tur kadar sıkın; fazla sıkmak halkayı ezer, az sıkmak kaçak yapar.
- Kaplinin conta malzemesinin (NBR veya FKM) kullandığınız hidrolik akışkanla uyumlu olduğunu kontrol edin.
- Bağlamadan önce erkek ve dişi parçanın uçlarını temizleyin; uçlardaki kir doğrudan hidrolik sisteme girer.
