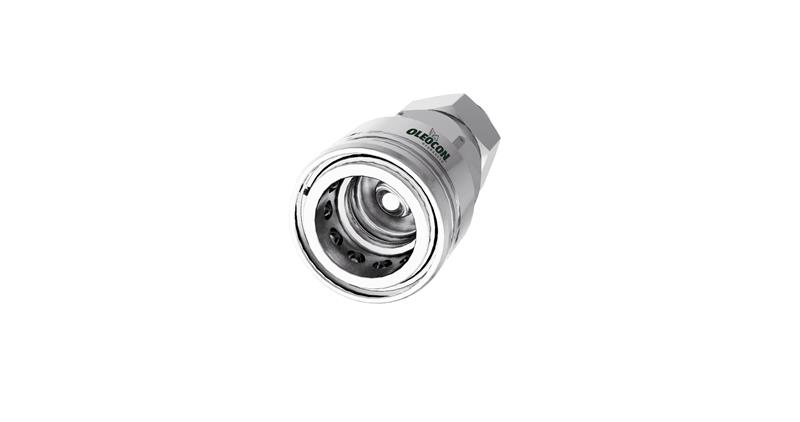

QCA-10A-M8L, hidrolik hortum veya boruyu yağ kaybetmeden hızlıca ayırıp birleştirmek için kullanılan dişi otomatik rakordur. Oleocon QCA serisinin 10 gövde (ISO 7241-A) modelidir ve Ø8 mm hafif seri (8L) metrik boru bağlantıya sahiptir. En fazla 315 bar çalışma basıncında, 23 l/dk nominal debiyle çalışır. Bilyeli kilit bileziği dişi parçadadır; bu parça çoğunlukla yağı sağlayan taraf olan makine veya traktör üzerinde durur.
10 gövde dişi kaplin nerede kullanılır?
Orta debili hatlarda yaygındır. Kompakt iş makinelerinin ataşman hortumları, küçük damper ve kaldırma silindirleri, atölye presleri ve hidrolik güç ünitelerinin servis çıkışları örnek verilebilir. Metrik hafif seri (L) boru bağlantısı sayesinde çelik boru, araya rakor koymadan doğrudan kapline bağlanır. Makine üzerindeki borulu hatlarda tercih edilir.
Sık sorulan sorular
QCA-10A-M8L hangi parçayla birleşir?
10 gövde ölçüsündeki ISO 7241-A erkek parçayla (QCA-10B serisi) birleşir. Birleşme için bağlantı dişinin aynı olması gerekmez. Erkek parçanın arka tarafı hattınıza uygun seçilir (BSPP, metrik boru, NPT, SAE); kaplin tarafı aynı gövdede hep aynıdır. Örneğin QCA-10B-M8L bu parçaya takılır.
Metrik "8L" (hafif seri) bağlantı ne demek, hangi boruyla kullanılır?
8L, dış çapı 8 mm olan çelik boruya bağlanan hafif seri (L) metrik boru bağlantısıdır; somun dişi M14x1,5. Bu bağlantılar 24° konik ve kesme halkalıdır (DIN 2353 / ISO 8434-1). Hafif seri, aynı boru çapındaki ağır seriye (S) göre daha düşük basınçlı hatlar içindir. Boru dış çapı ile seri harfi mutlaka eşleşmelidir: 8L somunu 8S boruya takılmaz.
Kaplinin bakımı nasıl yapılır, ne zaman değiştirilmelidir?
Her bağlamadan önce iki ucu temiz bir bezle silin ve ayrıkken toz kapaklarını takın. Bileziğin rahat hareket ettiğini, bilyelerin yerinde olduğunu ve dış contanın çatlak olmadığını düzenli kontrol edin. Bağlıyken kaçak, ayrıkken damlama, bileziğin takılması veya bağlantının kendiliğinden ayrılması, kaplinin değiştirilmesi gerektiğini gösterir.
Bağlama ve ayırma için ne kadar kuvvet gerekir?
Katalog değerlerine göre 10 gövdede bağlama kuvveti yaklaşık 70 N, ayırma kuvveti 30 N kadardır. Bu değerler basınçsız hat içindir. Hatta basınç kaldıysa gereken kuvvet hızla artar ve elle bağlamak mümkün olmayabilir.
Çalışma basıncı ile patlama basıncı arasındaki fark nedir?
Çalışma basıncı (315 bar), kaplinin sürekli kullanımda maruz kalabileceği en yüksek basınçtır. Patlama basıncı (1260 bar) ise test koşulunda kaplinin hasar gördüğü basınçtır ve güvenlik payını gösterir; bu değere yakın çalışılmaz. Bu gövdede patlama basıncı çalışma basıncının 4 katıdır; hidrolikte de genellikle bu oranda güvenlik payı aranır.
Kullanırken dikkat edilmesi gerekenler
- 10 gövdede çalışma basıncı en fazla 315 bar, patlama basıncı 1260 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- Borunun ucunu dik kesin, çapağını alın ve boruyu oturma yüzeyine kadar itin. Kesme halkasını önerilen tur kadar sıkın; fazla sıkmak halkayı ezer, az sıkmak kaçak yapar.
- Hattı basınç altındayken ayırmayın veya bağlamayın; önce basıncı boşaltın.
- Ayırdıktan sonra her iki ucun toz kapaklarını takın.
