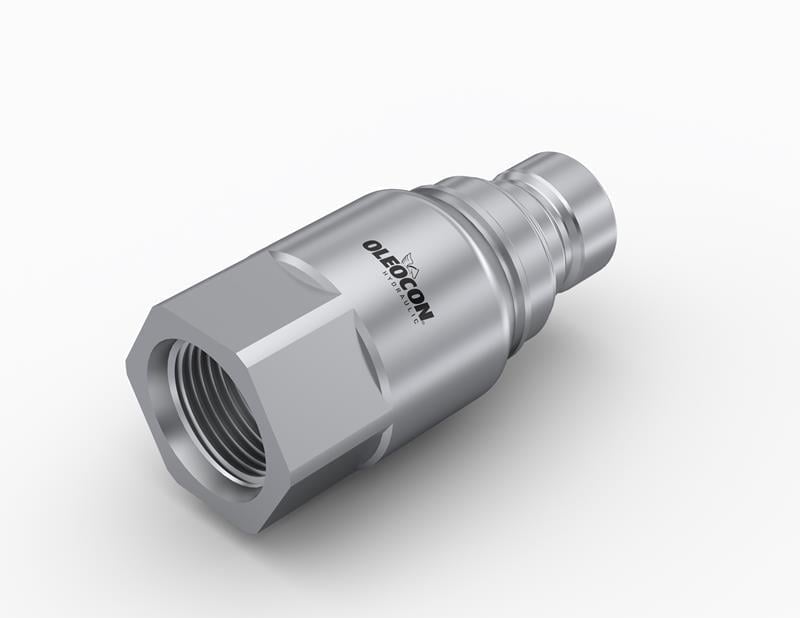

10 gövde ve 9/16-18 UNF O-ringli SAE port bağlantılı QCF-10B-SAE6, ISO 16028 uyumlu erkek düz alınlı hızlı bağlantı kaplinidir. Ön yüzü tamamen düz olduğu için bir bezle silinerek temizlenir; ayırmada yağ kaybı ve bağlamada kir girişi en aza iner. 250 bar çalışma basıncı ve 23 l/dk nominal debisiyle 3/8" (DN10) hortum hatları için uygundur. Erkek parça genellikle ataşman veya ekipman tarafındaki hortumun ucunda bulunur ve dişi kapline itilerek bağlanır.
10 gövde erkek düz alınlı kaplin nerede kullanılır?
Mini ekskavatörlerde tiltrotator ve kavrama (grapple) gibi küçük ataşmanların yardımcı fonksiyonlarında, mini damperlerin kepçe ve mikser ataşmanlarında, hidrolik motorların drenaj hatlarında ve kalıp değişimi yapılan endüstriyel makinelerde yaygın olarak kullanılır. Dişi UNF/UN girişi, O-ringli SAE port standardındadır (ISO 11926-1). O-ringli erkek rakorlar (ORB) doğrudan takılır.
Sık sorulan sorular
QCF-10B-SAE6 hangi parçaya takılır?

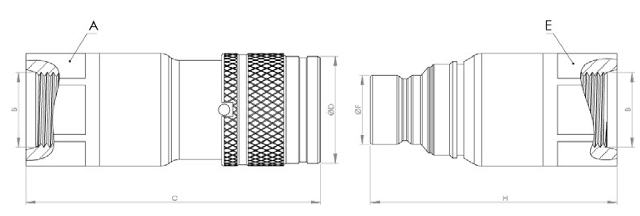

10 gövde ölçüsündeki ISO 16028 düz alınlı dişi kapline (QCF-10A serisi) takılır. Örneğin QCF-10A-SAE6 bu parçayla birleşir. Dişi tarafın arka bağlantısı farklı olabilir; önemli olan gövde ölçüsünün ve standardın aynı olmasıdır. Popetli ISO 7241 dişi kaplinlere takılmaz.
9/16-18 UNF O-ringli SAE port nedir, hangi rakor takılır?
Bu giriş ISO 11926-1 (SAE J1926) standardında, O-ringli düz porttur. Buraya O-ringli erkek rakor (ORB) takılır. Sızdırmazlığı rakorun gövdesindeki O-ring, porttaki pah yüzeyine oturarak sağlar. Rakorun O-ringi sağlam olmalıdır ve takarken hafifçe yağlanmalıdır; diş sızdırmazlık ürünü gerekmez.
İş makinelerinde neden düz alınlı kaplin tercih edilir?
İş makinesi ataşmanları gün içinde defalarca değiştirilir ve çoğunlukla tozlu, çamurlu ortamda takılıp sökülür. Popetli kaplinin ön boşluğunda biriken kir her bağlamada sisteme taşınır ve pompa ile valflere zarar verir. Düz alınlı kaplinin yüzeyi tek hareketle silinir; ayırmada neredeyse yağ damlatmaz ve bağlarken hava almaz. Bu yüzden kırıcı, burgu ve kepçe gibi ataşmanlarda standart hâline gelmiştir.
Düz alınlı kaplin hangi makine ve sektörlerde kullanılır?
En yaygın kullanım iş makineleridir: mini ve yıkım ekskavatörleri, skid steer ve kompakt yükleyiciler, teleskopik yükleyiciler, mini damperler, kazık makineleri, paletli vinçler ve tünel açma makineleri. Ormancılıkta hasat makinelerinde, tarımda traktörün "power beyond" hattında, belediye ve yol işlerinde kar küreme, şev biçme ve yol kenarı bakım makinelerinde kullanılır. Endüstride kalıp değişimi yapılan enjeksiyon ve döküm makinelerinde, madencilik ile petrol-gaz sektöründe de tercih edilir. Hepsinin ortak noktası, hatların sık sökülmesi ve ortamın tozlu ya da temizliğin kritik olmasıdır.
Tozlu şantiyede kaplin ve conta ömrü nasıl korunur?
Şantiye ortamındaki kum ve toz, kaplinin en büyük düşmanıdır. Bu yüzden iş makinelerinde düz alınlı kaplin tercih edilir: ön yüzde kir tutacak boşluk yoktur ve bağlamadan önce tek hareketle silinebilir. Ömrü uzatmak için her bağlamadan önce iki yüzü silin, ayrık uçlara toz kapağı takın ve kaplini yere değecek şekilde bırakmayın. Contası çizilmiş veya ezilmiş kaplini hemen değiştirin; hasarlı conta hem kaçak yapar hem de sisteme kir alır.
Kullanırken dikkat edilmesi gerekenler
- 10 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Emniyet valfi ayarı ve ataşmanın oluşturduğu basınç pikleri bu çalışma basıncını aşmamalıdır.
- O-ringli porta takılan rakorun O-ringini takmadan önce hafifçe yağlayın ve kontrol edin; kesik veya sıkışmış O-ring kaçak yapar.
- Ataşmanı sökerken hortumu kaplinden çekmeyin; hortumlar bom hareketinde gerilmeyecek ve ezilmeyecek şekilde yönlendirilmelidir.
- Kaplinin conta malzemesinin (NBR veya FKM) kullandığınız hidrolik yağla uyumlu olduğunu kontrol edin.
