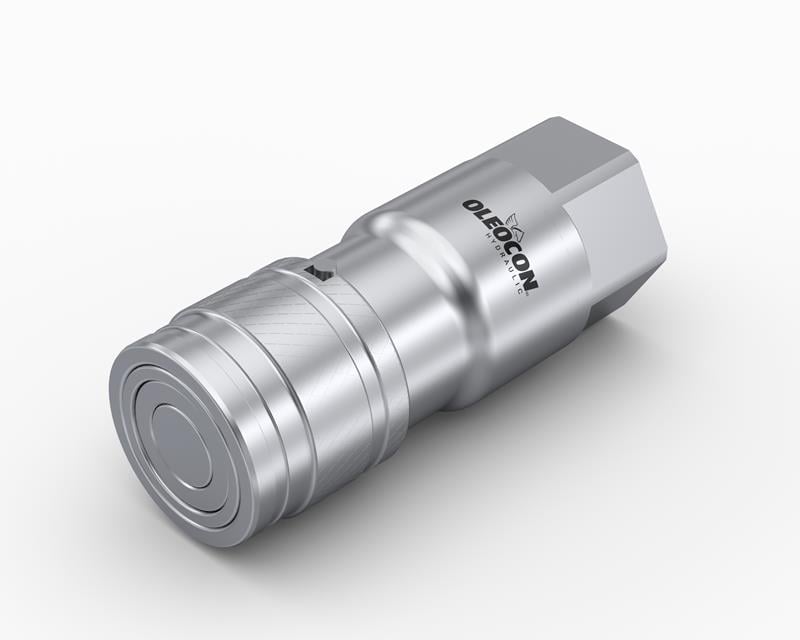

QCF-10A-SAE6, ataşman ve hidrolik hatları temiz ve yağ damlatmadan hızlıca ayırıp birleştirmek için kullanılan dişi düz alınlı kaplindir. Oleocon QCF düz alınlı serisinin 10 gövde (ISO 16028) modelidir ve 9/16-18 UNF O-ringli SAE port bağlantıya sahiptir. En fazla 250 bar çalışma basıncında, 23 l/dk nominal debiyle çalışır. Bilezik ve emniyet kilidi dişi parçadadır; bu parça çoğunlukla yağı sağlayan makine tarafına sabitlenir.
10 gövde dişi düz alınlı kaplin nerede kullanılır?
Orta debili, sık takılıp sökülen hatlar içindir: kompakt ekskavatör ve mini damper ataşmanları, hidrolik elmas duvar kesme makineleri, taşınabilir kuyu delme ekipmanları ve üretim hatlarındaki kalıp bağlantıları örnek verilebilir. Dişi UNF/UN girişi, O-ringli SAE port standardındadır (ISO 11926-1). O-ringli erkek rakorlar (ORB) doğrudan takılır.
Sık sorulan sorular
QCF-10A-SAE6 hangi parçayla birleşir?
10 gövde ölçüsündeki ISO 16028 düz alınlı erkek parçayla (QCF-10B serisi) birleşir. Kaplin tarafı aynı gövdede standarttır; erkek parçanın arka bağlantısı hattınıza göre seçilir (BSPP, NPT, SAE, JIC veya metrik boru). Örneğin QCF-10B-SAE6 bu parçaya takılır. Popetli (ISO 7241, QCA/QCB) erkek parçalar düz alınlı dişi kapline takılmaz.
9/16-18 UNF O-ringli SAE port nedir, hangi rakor takılır?
Bu giriş ISO 11926-1 (SAE J1926) standardında, O-ringli düz porttur. Buraya O-ringli erkek rakor (ORB) takılır. Sızdırmazlığı rakorun gövdesindeki O-ring, porttaki pah yüzeyine oturarak sağlar. Rakorun O-ringi sağlam olmalıdır ve takarken hafifçe yağlanmalıdır; diş sızdırmazlık ürünü gerekmez.
Emniyet kilidi ne işe yarar, nasıl kullanılır?
QCF serisinde bilyeli kilide ek olarak bir emniyet kilidi bulunur. Bağlantı yapıldıktan sonra bilezik kilit konumuna çevrildiğinde, çarpma, titreşim veya hortumun takılması gibi durumlarda bilezik kendiliğinden geri kaçamaz ve kaplin kazayla ayrılmaz. Ayırmak için önce bilezik kilitsiz konuma çevrilir, sonra geri çekilir. İş makinelerinde titreşim yüksek olduğu için bu özellik önemlidir.
Hangi sıcaklık aralığında kullanılabilir?
QCF serisi -20°C ile +100°C arasındaki akışkan sıcaklığında çalışır. Devredeki yağ 80°C'nin üzerindeyken bağlama ve ayırma yapılmamalıdır. Uzun süre çalışan kırıcı ve malçör gibi ataşmanlarda yağ çok ısınabilir; hortumu değiştirmeden önce sistemin soğumasını bekleyin. Sürekli yüksek sıcaklık için FKM contalı versiyon sorulabilir.
10 gövdenin "nominal debi" değeri ne anlama gelir?
Katalogdaki 23 l/dk (5,06 GPM), kaplinde 100 kPa (1 bar) basınç düşümü oluştuğunda geçen debidir. Kaplin daha fazla debi geçirebilir ama basınç kaybı ve ısınma hızla artar. Ataşmanınızın istediği debi bu değeri belirgin şekilde aşıyorsa bir üst ölçü olan 12,5 gövdeyi değerlendirin.
Kullanırken dikkat edilmesi gerekenler
- 10 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Emniyet valfi ayarı ve ataşmanın oluşturduğu basınç pikleri bu çalışma basıncını aşmamalıdır.
- O-ringli porta takılan rakorun O-ringini takmadan önce hafifçe yağlayın ve kontrol edin; kesik veya sıkışmış O-ring kaçak yapar.
- Kaplinin conta malzemesinin (NBR veya FKM) kullandığınız hidrolik yağla uyumlu olduğunu kontrol edin.
- Her bağlamadan önce iki düz ön yüzü temiz bir bezle silin; düz alınlı kaplinin avantajı ancak yüzeyler temizse işe yarar.
