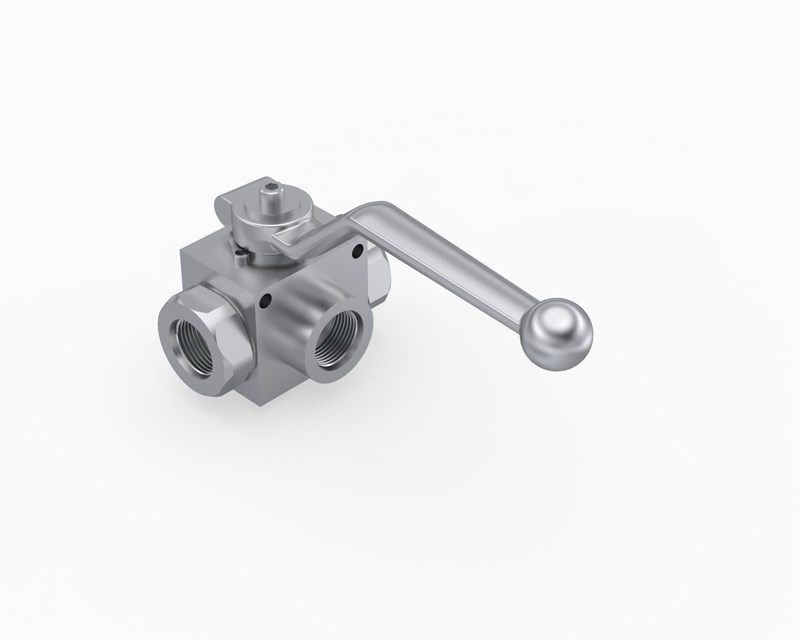

10 Gövde 9/16 Unf Diş 3 Yollu L Tipi Küresel Vana (KV3L-10-SAE6)

10 gövde ve 9/16-18 UNF O-ringli SAE port bağlantılı KV3L-10-SAE6, 3 yollu L tipi hidrolik küresel vanadır. Yüksek mukavemetli çelik gövdesi Zn-Fe (Cr III) ile kaplanmıştır; sert krom kaplı çelik bilye ve Delrin (POM) yataklarla çalışır. Girişten gelen akışı iki çıkıştan birine yönlendirir; kol çevrildiğinde yağ diğer çıkışa geçer. Kilit plakası sayesinde açık veya kapalı konumda kilitlenebilir.

10 gövde 3 yollu L tipi küresel vana nerede kullanılır?

Tek pompa ile iki farklı silindiri veya ataşmanı sırayla beslemek için kullanılır. Örneğin traktörde ön yükleyici ile arka ekipman, ünitede iki ayrı pres ya da iki farklı hat arasında seçim. DN10 gövde; pilot ve kumanda hatları, manometre bağlantıları ve küçük ünitelerin çıkışları gibi düşük debili hatlar içindir. UNF/UN dişli O-ringli SAE portlarına (ISO 11926-1) O-ringli erkek rakorlar doğrudan takılır.

Sık sorulan sorular

L tipi yerine T tipi vana ne zaman seçilmelidir?

İki çıkıştan yalnızca birini seçmeniz yetiyorsa L tipi yeterlidir ve karıştırma riski yoktur. İki çıkışı aynı anda beslemeniz ya da iki hattı tek hatta birleştirmeniz gerekiyorsa T tipi seçilir. Aynı gövde ve bağlantı ölçüsünde Oleocon KV3T serisi de mevcuttur.

9/16-18 UNF O-ringli SAE port nedir?

Bu portlar ISO 11926-1 (SAE J1926) standardında O-ringli düz porttur. Aynı dişe sahip O-ringli erkek rakor (ORB) takılır ve sızdırmazlığı rakorun O-ringi sağlar. O-ringi takmadan önce kontrol edin ve hafifçe yağlayın; diş sızdırmazlık ürünü gerekmez.

Küresel vana debi ayarı için kullanılabilir mi?

Hayır. Küresel vana tam açık ya da tam kapalı çalışmak için tasarlanmıştır. Yarı açık bırakıldığında yağ bilye ile yatak arasındaki dar aralıktan yüksek hızla geçer; yatak aşınır, ses ve ısınma oluşur ve zamanla vana tam kapatamaz hale gelir. Debi ayarı için hız ayar (akış kontrol) valfi kullanılmalıdır.

3 yollu vanada giriş portu hangisidir?

3 yollu vanalarda akış girişten çıkışlara yönlendirilir; hangi portun giriş olduğu ürünün teknik çizimindeki port yerleşimine göre belirlenir. Montajdan önce kolun her konumunda hangi yolların açık olduğunu kontrol edin; yanlış porta bağlanan hat beklenmedik bir silindirin hareket etmesine yol açabilir.

Vana kolu kırılır veya kaybolursa ne yapılır?

Kol vananın tek kumanda elemanıdır; kolsuz vana güvenli şekilde açılıp kapatılamaz ve pense gibi aletlerle çevirmek mili zedeler. Oleocon küresel vanaları için yedek vana kolları ayrıca satılmaktadır. Sipariş verirken vananın gövde ölçüsünü (DN10) belirtmeniz yeterlidir.

Kullanırken dikkat edilmesi gerekenler

• Bu vananın çalışma basıncı en fazla 500 bar'dır; sistemin emniyet valfi ayarı ve basınç pikleri bu değeri aşmamalıdır.
• Bağlantı yüzeylerini montajdan önce temizleyin; devreye kir girmesini önleyin.
• Parçaların hizalı ve tam oturmuş olduğundan emin olun; vana hortum veya boru yükünü taşımamalıdır.
• Kolu yüksek basınç farkı varken zorlamayın; mümkünse basıncı dengeledikten sonra tek hareketle çevirin.
