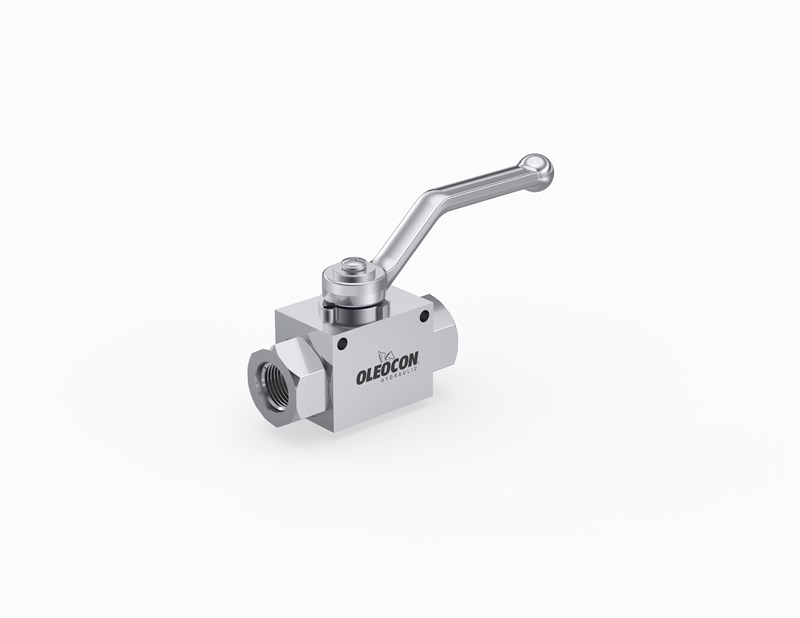

Oleocon KV2-10-SAE6, hidrolik devrelerde hattı açıp kapatmak için kullanılan 2 yollu küresel vanadır. DN10 gövdeli ve 9/16-18 UNF O-ringli SAE port bağlantılıdır; en fazla 500 bar çalışma basıncına uygundur. Hattı tam açar ya da tam kapatır; açıkken bilyenin deliği hatla aynı hizaya geldiği için akışı daraltmaz. Yüksek mukavemetli çelik gövdesi Zn-Fe (Cr III) ile kaplanmıştır; sert krom kaplı çelik bilye ve Delrin (POM) yataklarla çalışır.
10 gövde 2 yollu küresel vana nerede kullanılır?
Açma-kapama gereken her hidrolik hatta kullanılır: ünite çıkışları, silindir besleme hatları, akümülatör izolasyonu, test ve ölçüm noktaları ile ataşman hortumlarının kapatılması. DN10 gövde; pilot ve kumanda hatları, manometre bağlantıları ve küçük ünitelerin çıkışları gibi düşük debili hatlar içindir. UNF/UN dişli O-ringli SAE portlarına (ISO 11926-1) O-ringli erkek rakorlar doğrudan takılır.
Sık sorulan sorular
2 yollu küresel vana akışı daraltır mı?
Hayır. Vana tam açıkken bilyenin içindeki delik hatla aynı hizaya gelir ve yağ neredeyse düz bir borudan geçer gibi akar. Katalogda da belirtildiği gibi hacimsel iç yapı akışın hızlı ve düzgün olmasını sağlar, kavitasyonu önler. Bu yüzden basınç kaybı çok düşüktür; DN10 gövde, aynı anma çapındaki hat ile birlikte kullanılabilir.
9/16-18 UNF O-ringli SAE port nedir?
Bu portlar ISO 11926-1 (SAE J1926) standardında O-ringli düz porttur. Aynı dişe sahip O-ringli erkek rakor (ORB) takılır ve sızdırmazlığı rakorun O-ringi sağlar. O-ringi takmadan önce kontrol edin ve hafifçe yağlayın; diş sızdırmazlık ürünü gerekmez.
Hidrolik küresel vana nasıl çalışır?
Vananın içinde delikli bir bilye bulunur. Kol çeyrek tur çevrildiğinde bilye de döner; delik hatla aynı hizadaysa yağ geçer, değilse hat kapanır. Bilye iki yatağın arasında sıkışarak sızdırmazlık sağlar. Oleocon KV serisinde bilye sert krom kaplı çelikten, yataklar Delrin (POM) malzemeden yapılır.
Çalışma basıncı ne kadardır?
Katalog basınç tablosuna göre bu ürünün (10 gövde, SAE6 bağlantı) çalışma basıncı 500 bar'dır. 10 ve 12,5 gövdeler 500 bar, 20 ve 25 gövdeler 400 bar, 25 gövdenin 1 1/4" ve 1 1/2" bağlantıları 350 bar sınıfındadır.
Küresel vananın bakımı nasıl yapılır?
Küresel vana az bakım ister. Uzun süre hiç çevrilmeyen vanaları bakım dönemlerinde birkaç kez açıp kapatın ki bilye yataklara yapışmasın. Kolun zorlanması, kapalıyken sızdırma veya gövdeden kaçak, yatak veya conta değişimi gerektiğini gösterir. Yağ temizliği vananın ömrünü doğrudan belirler.
Kullanırken dikkat edilmesi gerekenler
- Bu vananın çalışma basıncı en fazla 500 bar'dır; sistemin emniyet valfi ayarı ve basınç pikleri bu değeri aşmamalıdır.
- Debinin vananın gövde ölçüsü için olağan değerlerde olduğundan emin olun.
- Vanayı basınç darbelerine, titreşime, su darbesine ve kavitasyona maruz bırakmayın; akışkanda katı veya aşındırıcı parçacık bulunmamalıdır.
- Conta malzemesinin (NBR, FKM veya EPDM) kullandığınız akışkan ve sıcaklıkla uyumlu olduğunu kontrol edin.
