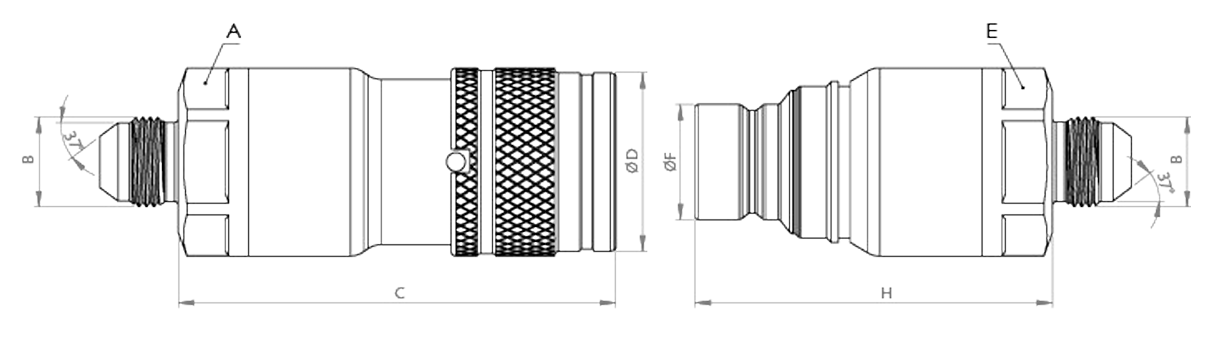

QCF-10A-MSAE10, 10 gövde ölçüsünde, 7/8-14 UNF erkek JIC (37°) bağlantılı, ISO 16028 standardında dişi düz alınlı (flat face) hızlı bağlantı kaplinidir (quick kaplin / otomatik rakor). Çalışma basıncı en fazla 250 bar, nominal debisi 23 l/dk'dır ve 3/8" (DN10) hortum hatlarına uygundur. Düz ön yüzü sayesinde ayrıldığında neredeyse hiç yağ damlatmaz, bağlarken sisteme hava ve kir sokmaz. Bilezik ve emniyet kilidi dişi parçadadır; bu parça çoğunlukla yağı sağlayan makine tarafına sabitlenir.
10 gövde dişi düz alınlı kaplin nerede kullanılır?
Orta debili, sık takılıp sökülen hatlar içindir: kompakt ekskavatör ve mini damper ataşmanları, hidrolik elmas duvar kesme makineleri, taşınabilir kuyu delme ekipmanları ve üretim hatlarındaki kalıp bağlantıları örnek verilebilir. Erkek UNF/UN ucu 37° havşalı JIC standardındadır (ISO 8434-2). JIC döner somunlu hortum rakorları doğrudan bu uca bağlanır.
Sık sorulan sorular
QCF-10A-MSAE10 hangi parçayla birleşir?
10 gövde ölçüsündeki ISO 16028 düz alınlı erkek parçayla (QCF-10B serisi) birleşir. Kaplin tarafı aynı gövdede standarttır; erkek parçanın arka bağlantısı hattınıza göre seçilir (BSPP, NPT, SAE, JIC veya metrik boru). Örneğin QCF-10B-MSAE10 bu parçaya takılır. Popetli (ISO 7241, QCA/QCB) erkek parçalar düz alınlı dişi kapline takılmaz.
Erkek 7/8-14 UNF JIC uca hangi rakor bağlanır?
Bu uç ISO 8434-2 (SAE J514) standardında, 37° havşalı JIC erkek uçtur. Aynı diş ölçüsündeki (7/8-14 UNF) JIC döner somunlu hortum rakoru doğrudan takılır. Sızdırmazlığı 37° konik yüzeyler metal metale oturarak sağlar. 37° JIC ile 45° SAE havşa birbirine benzer görünür ama uyumsuzdur; karıştırılırsa kaçak olur.
Düz alınlı kaplin hangi makine ve sektörlerde kullanılır?
En yaygın kullanım iş makineleridir: mini ve yıkım ekskavatörleri, skid steer ve kompakt yükleyiciler, teleskopik yükleyiciler, mini damperler, kazık makineleri, paletli vinçler ve tünel açma makineleri. Ormancılıkta hasat makinelerinde, tarımda traktörün "power beyond" hattında, belediye ve yol işlerinde kar küreme, şev biçme ve yol kenarı bakım makinelerinde kullanılır. Endüstride kalıp değişimi yapılan enjeksiyon ve döküm makinelerinde, madencilik ile petrol-gaz sektöründe de tercih edilir. Hepsinin ortak noktası, hatların sık sökülmesi ve ortamın tozlu ya da temizliğin kritik olmasıdır.
Tozlu şantiyede kaplin ve conta ömrü nasıl korunur?
Şantiye ortamındaki kum ve toz, kaplinin en büyük düşmanıdır. Bu yüzden iş makinelerinde düz alınlı kaplin tercih edilir: ön yüzde kir tutacak boşluk yoktur ve bağlamadan önce tek hareketle silinebilir. Ömrü uzatmak için her bağlamadan önce iki yüzü silin, ayrık uçlara toz kapağı takın ve kaplini yere değecek şekilde bırakmayın. Contası çizilmiş veya ezilmiş kaplini hemen değiştirin; hasarlı conta hem kaçak yapar hem de sisteme kir alır.
Düz alınlı (flat face) kaplin nasıl çalışır?
Dişi ve erkek parçanın ön yüzleri tamamen düzdür ve içlerinde yaylı valfler vardır. Parçalar ayrıyken bu valfler ön yüzle aynı hizada kapalı durur; ön yüzde yağ tutabilecek boşluk kalmaz. Erkek parça dişinin içine itildiğinde iki düz yüz önce birbirine sızdırmaz şekilde oturur, ardından valfler geri çekilerek yağ yolunu açar. Bilyeli kilit bağlantıyı tutar, emniyet kilidi de kazayla ayrılmayı önler.
Kullanırken dikkat edilmesi gerekenler
- 10 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Emniyet valfi ayarı ve ataşmanın oluşturduğu basınç pikleri bu çalışma basıncını aşmamalıdır.
- JIC 37° uca 45° SAE havşalı rakor takmayın; benzer görünseler de sızdırmazlık sağlamaz.
- Düz alınlı (ISO 16028) parçaları popetli (ISO 7241) parçalarla veya farklı gövde ölçüsüyle zorlayarak birleştirmeye çalışmayın.
- Ataşmanı sökerken hortumu kaplinden çekmeyin; hortumlar bom hareketinde gerilmeyecek ve ezilmeyecek şekilde yönlendirilmelidir.
