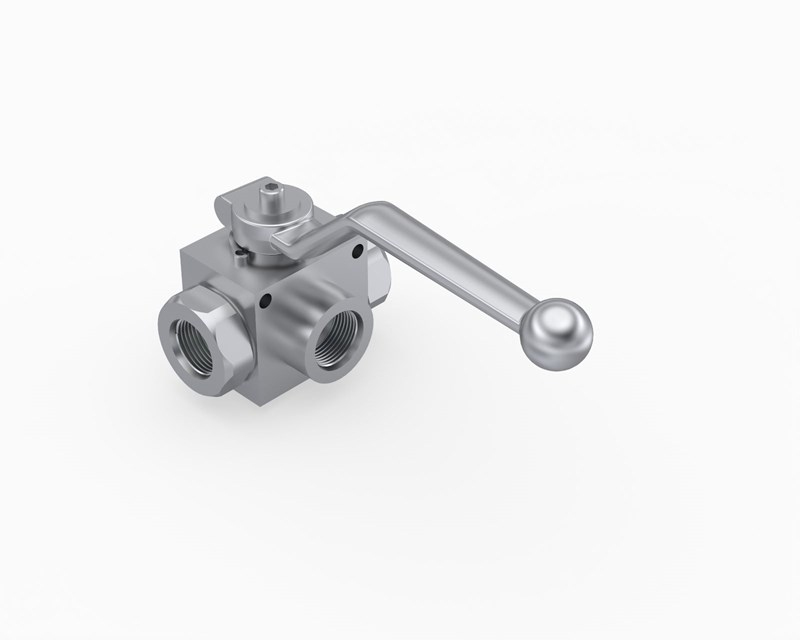

10 Gövde 7/16 Unf Diş 3 Yollu L Tipi Küresel Vana (KV3L-10-SAE4)

Oleocon KV3L-10-SAE4, hidrolik devrelerde akışı yönlendirmek için kullanılan 3 yollu L tipi küresel vanadır. DN10 gövdeli ve 7/16-20 UNF O-ringli SAE port bağlantılıdır; en fazla 500 bar çalışma basıncına uygundur. Girişten gelen akışı iki çıkıştan birine yönlendirir; kol çevrildiğinde yağ diğer çıkışa geçer. Yüksek mukavemetli çelik gövdesi Zn-Fe (Cr III) ile kaplanmıştır; sert krom kaplı çelik bilye ve Delrin (POM) yataklarla çalışır.

10 gövde 3 yollu L tipi küresel vana nerede kullanılır?

Akışı iki hattan birine yönlendirmek gereken devrelerde tercih edilir: iki silindir arasında seçim, yedek pompa ya da yedek filtre hattına geçiş, iki ayrı tanka dönüş gibi. DN10 gövde; pilot ve kumanda hatları, manometre bağlantıları ve küçük ünitelerin çıkışları gibi düşük debili hatlar içindir. UNF/UN dişli O-ringli SAE portlarına (ISO 11926-1) O-ringli erkek rakorlar doğrudan takılır.

Sık sorulan sorular

L tipi 3 yollu vana akışı nasıl yönlendirir?

L tipi vananın bilyesinde L şeklinde (90° dönen) bir kanal vardır. Bu kanal girişi aynı anda yalnızca bir çıkışa bağlar; kol çevrildiğinde akış diğer çıkışa geçer. Yani iki hattı aynı anda beslemez, ikisinden birini seçer. İki tüketiciyi sırayla çalıştırmak istediğiniz devreler için uygundur.

7/16-20 UNF O-ringli SAE port nedir?

Bu portlar ISO 11926-1 (SAE J1926) standardında O-ringli düz porttur. Aynı dişe sahip O-ringli erkek rakor (ORB) takılır ve sızdırmazlığı rakorun O-ringi sağlar. O-ringi takmadan önce kontrol edin ve hafifçe yağlayın; diş sızdırmazlık ürünü gerekmez.

Basınç altındayken vana açılıp kapatılabilir mi?

Vana devredeyken açılıp kapatılabilir; ancak iki tarafı arasında yüksek basınç farkı varken kolu çevirmek hem zorlaşır hem de yatakları aşındırır. Mümkünse önce basıncı düşürün veya dengeleyin, sonra kolu tek hareketle sonuna kadar çevirin. Katalog uyarısına göre vana basınç darbelerine, titreşime ve su darbesine maruz bırakılmamalıdır.

Hangi sıcaklık aralığında kullanılabilir?

Standart seri NBR conta ile -20°C ile +100°C arasında çalışır; daha yüksek sıcaklık için FKM conta seçeneği vardır. Katalog uyarısına göre çalışma sıcaklığı -20°C'nin altında veya +50°C'nin üzerindeyken vanaya çıplak elle dokunulmamalıdır.

Montaj sırasında nelere dikkat edilmelidir?

Bağlantı yüzeylerini temizleyin; devreye giren kir önce vananın bilyesini ve yataklarını çizer. Hortum veya borunun ağırlığını ve gerilmesini vana taşımamalıdır; gerekirse hattı kelepçe ile destekleyin. Parçaların hizalı ve tam oturmuş olduğundan emin olun. Kolun tam dönebileceği boşluğu montaj sırasında bırakın.

Kullanırken dikkat edilmesi gerekenler

• Bu vananın çalışma basıncı en fazla 500 bar'dır; sistemin emniyet valfi ayarı ve basınç pikleri bu değeri aşmamalıdır.
• Debinin vananın gövde ölçüsü için olağan değerlerde olduğundan emin olun.
• Vanayı basınç darbelerine, titreşime, su darbesine ve kavitasyona maruz bırakmayın; akışkanda katı veya aşındırıcı parçacık bulunmamalıdır.
• Çalışma sıcaklığı -20°C'nin altında veya +50°C'nin üzerindeyken vanaya çıplak elle dokunmayın.
