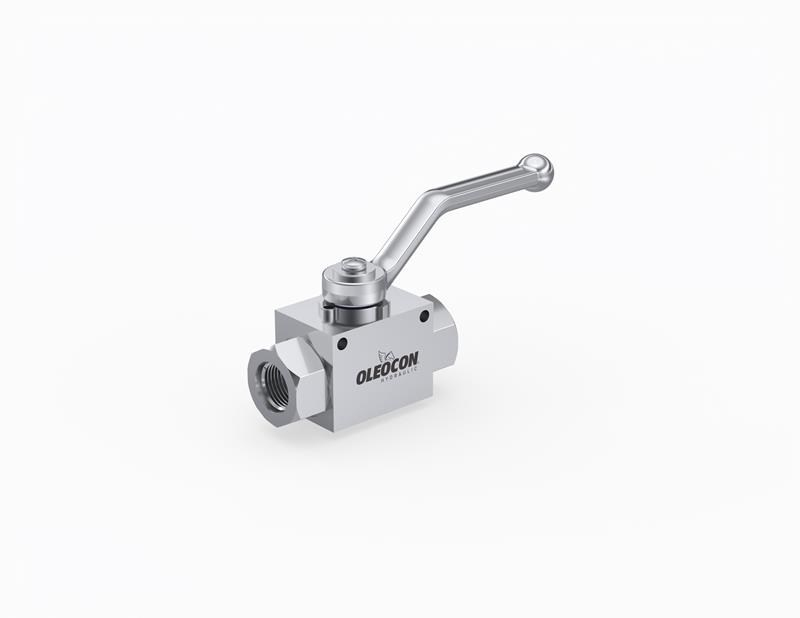

SKV2-10-SAE4, 10 gövde (DN10), 7/16-20 UNF O-ringli SAE port bağlantılı 2 yollu paslanmaz hidrolik küresel vanadır. Hattı tam açar ya da tam kapatır; açıkken bilyenin deliği hatla aynı hizaya geldiği için akışı daraltmaz. Çalışma basıncı 250–400 bar aralığındadır. Gövdesi AISI 316L paslanmaz çeliktir ve standart contası FKM'dir; bu sayede korozyona dayanıklıdır ve +200°C'ye kadar çalışır.
10 gövde 2 yollu paslanmaz küresel vana nerede kullanılır?
Hidrolik ünitelerde bakım sırasında hattı kapatmak, manometre ve akümülatör hatlarını devreden ayırmak, iş makinesi ve tarım ekipmanlarında ataşman hattını kesmek için kullanılır. DN10 gövde; pilot ve kumanda hatları, manometre bağlantıları ve küçük ünitelerin çıkışları gibi düşük debili hatlar içindir. Paslanmaz yapısı nedeniyle nemli ve korozif ortamlarda, offshore ve deniz uygulamalarında, kimyasal akışkanlı ve +200°C'ye kadar sıcak devrelerde kullanılır. UNF/UN dişli O-ringli SAE portlarına (ISO 11926-1) O-ringli erkek rakorlar doğrudan takılır.
Sık sorulan sorular
2 yollu küresel vana akışı daraltır mı?
Hayır. Vana tam açıkken bilyenin içindeki delik hatla aynı hizaya gelir ve yağ neredeyse düz bir borudan geçer gibi akar. Katalogda da belirtildiği gibi hacimsel iç yapı akışın hızlı ve düzgün olmasını sağlar, kavitasyonu önler. Bu yüzden basınç kaybı çok düşüktür; DN10 gövde, aynı anma çapındaki hat ile birlikte kullanılabilir.
7/16-20 UNF O-ringli SAE port nedir?
Bu portlar ISO 11926-1 (SAE J1926) standardında O-ringli düz porttur. Aynı dişe sahip O-ringli erkek rakor (ORB) takılır ve sızdırmazlığı rakorun O-ringi sağlar. O-ringi takmadan önce kontrol edin ve hafifçe yağlayın; diş sızdırmazlık ürünü gerekmez.
Paslanmaz küresel vana ile standart vana arasındaki fark nedir?
Paslanmaz seri (SKV) AISI 316L paslanmaz çelikten üretilir ve standart contası FKM'dir. Bu sayede korozyona dayanıklıdır ve -20°C ile +200°C arasında çalışır. Standart seri (KV) ise yüksek mukavemetli çelik gövdeli, Zn-Fe kaplamalı ve NBR contalıdır; -20°C ile +100°C arasında, daha yüksek basınçta (350–500 bar) çalışır. Paslanmaz serinin çalışma basıncı 250–400 bar aralığındadır.
Vana açık veya kapalı konumda kilitlenebilir mi?
Evet. Oleocon KV serisinde kilit plakasının konumu değiştirilerek vana açık ya da kapalı konumda kilitlenebilir. Bakım sırasında bir hattın yanlışlıkla açılmasını veya çalışan bir hattın kazayla kapatılmasını önlemek için bu özellik önemlidir.
Hangi akışkanlarla kullanılabilir?
Paslanmaz seri FKM conta ile mineral ve sentetik hidrolik yağlarda, yüksek sıcaklıkta ve birçok kimyasal akışkanda kullanılabilir. Su bazlı veya özel akışkanlarda EPDM ya da FFKM conta seçeneği değerlendirilir. EPDM conta mineral yağla uyumlu değildir; akışkanınızı mutlaka bize bildirin.
Küresel vana hangi sektörlerde kullanılır?
Katalogda belirtilen başlıca kullanım alanları şunlardır: iş makineleri, tarım makineleri, beton ekipmanları, araçlar, hidrolik ekipman ve hidrolik endüstrisi, petrol-gaz ve kimya endüstrisi. Hidrolik ünitelerde, preslerde, vinçlerde ve mobil makinelerde hat kapama ve yönlendirme için yaygın olarak tercih edilir.
Kullanırken dikkat edilmesi gerekenler
- Paslanmaz serinin çalışma basıncı 250–400 bar aralığındadır; kritik uygulamalarda ürününüzün kesin değerini teyit edin ve emniyet valfi ayarının bu değeri aşmadığından emin olun.
- Debinin vananın gövde ölçüsü için olağan değerlerde olduğundan emin olun.
- Çalışma sıcaklığı -20°C'nin altında veya +50°C'nin üzerindeyken vanaya çıplak elle dokunmayın.
- Bağlantı yüzeylerini montajdan önce temizleyin; devreye kir girmesini önleyin.
