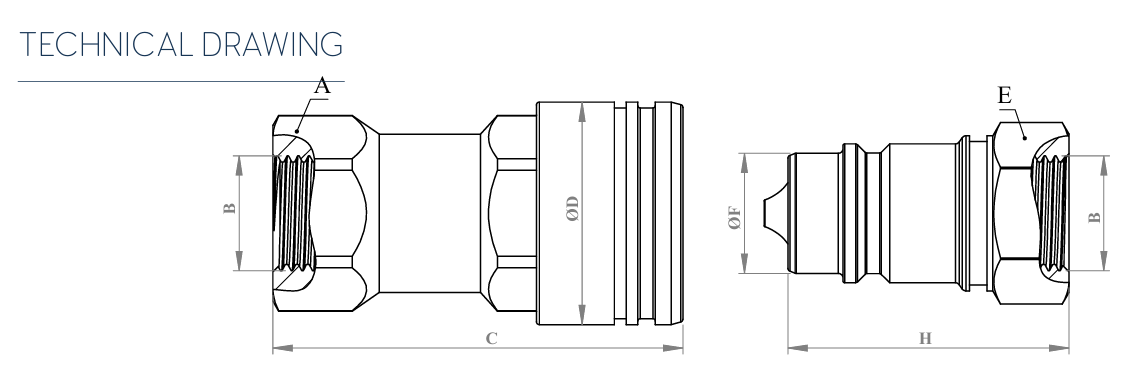

10 gövde ve 3/8" NPT dişi bağlantılı QCA-10B-NPT38, ISO 7241-A uyumlu erkek popetli hızlı bağlantı kaplinidir. İçindeki yay baskılı popet valf, bağlantı ayrılınca hattı kendiliğinden kapatarak yağ kaybını ve hava girişini önler. 315 bar çalışma basıncı ve 23 l/dk nominal debisiyle 3/8" (DN10) hortum hatları için uygundur. Erkek parça (nipel) genellikle ataşman veya hortum ucuna takılır ve dişi kaplinin içine itildiğinde kilitlenir.
10 gövde erkek kaplin nerede kullanılır?
Küçük ve orta boy traktörlerin arka hidrolik çıkışlarında, bahçe traktörlerinde, forklift ataşmanlarında, küçük preslerde ve damper silindiri gibi orta debili hatlarda sık kullanılan bir ölçüdür. NPT (Amerikan konik) dişli olduğu için ABD menşeli makine, pompa ve valflerin NPT portlarına adaptörsüz bağlanır.
Sık sorulan sorular
QCA-10B-NPT38 hangi parçaya takılır?
10 gövde ölçüsündeki ISO 7241-A dişi kaplin gövdesine (QCA-10A serisi) takılır. Birleşen uçlar aynı gövdede standarttır; dişi tarafın bağlantı dişi farklı olabilir. Örneğin QCA-10A-NPT38 bu parçayla birleşir. Farklı gövde ölçüsü veya ISO 7241-B (QCB) serisi dişi parça ile birleşmez.
NPT diş ile BSP diş arasındaki fark nedir?
NPT, Amerikan standardı konik diştir; sızdırmazlığı diş yüzeylerinin sıkışması sağlar ve bu yüzden uygun diş sızdırmazlık macunu veya bant kullanılır. BSP ise İngiliz standardıdır; hidrolikte çoğunlukla paralel (BSPP) kullanılır ve sızdırmazlığı conta sağlar. İki dişin açısı ve hatvesi farklıdır, birbirine takılmaz. 3/8" NPT dişli bu kaplin, NPT portlu (genellikle ABD menşeli) ekipmanlar içindir.
Bağlama ve ayırma için ne kadar kuvvet gerekir?
Katalog değerlerine göre 10 gövdede bağlama kuvveti yaklaşık 70 N, ayırma kuvveti 30 N kadardır. Bu değerler basınçsız hat içindir. Hatta basınç kaldıysa gereken kuvvet hızla artar ve elle bağlamak mümkün olmayabilir.
Çalışma basıncı ile patlama basıncı arasındaki fark nedir?
Çalışma basıncı (315 bar), kaplinin sürekli kullanımda maruz kalabileceği en yüksek basınçtır. Patlama basıncı (1260 bar) ise test koşulunda kaplinin hasar gördüğü basınçtır ve güvenlik payını gösterir; bu değere yakın çalışılmaz. Bu gövdede patlama basıncı çalışma basıncının 4 katıdır; hidrolikte de genellikle bu oranda güvenlik payı aranır.
Otomatik rakor ile normal rakor arasındaki fark nedir?
Normal (vidalı) rakoru sökmek için anahtar gerekir ve söküldüğünde hat açık kalır, yağ boşalır. Otomatik rakor (quick kaplin) ise elle ve aletsiz, birkaç saniyede takılıp sökülür; içindeki popet valfler sayesinde iki taraf da kendiliğinden kapanır. Bu yüzden sık değişen ataşman ve ekipman bağlantılarında kullanılır. Hiç sökülmeyecek sabit hatlarda normal rakor yeterlidir.
Kullanırken dikkat edilmesi gerekenler
- 10 gövdede çalışma basıncı en fazla 315 bar, patlama basıncı 1260 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- NPT konik dişi aşırı sıkmayın; konik diş, gövdede veya karşı portta çatlağa yol açabilir. Uygun diş sızdırmazlık macunu kullanın ve bant parçalarının sisteme girmemesine dikkat edin.
- Ayırdıktan sonra her iki ucun toz kapaklarını takın.
- Farklı gövde ölçülerini veya ISO 7241-A ile B serisi parçaları zorlayarak birleştirmeye çalışmayın.
