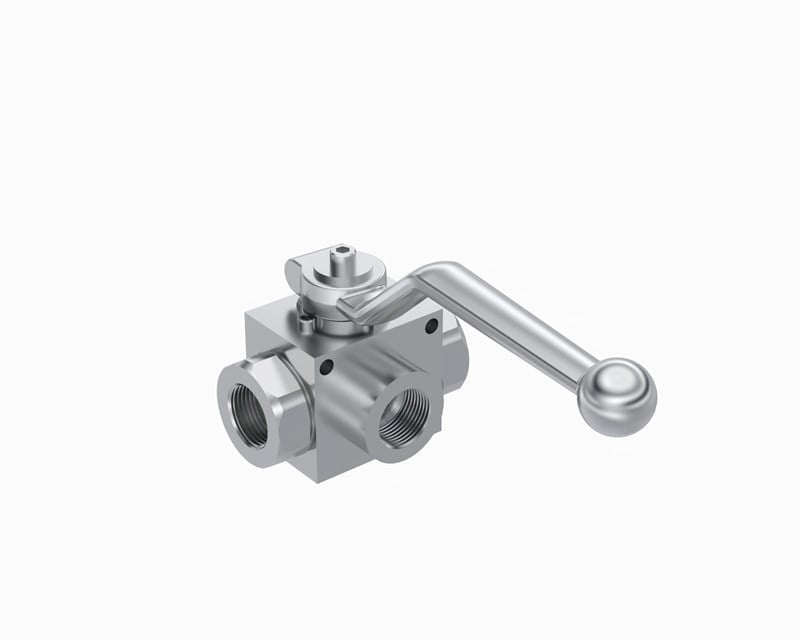

Oleocon KV3L-10-NPT38, hidrolik devrelerde akışı yönlendirmek için kullanılan 3 yollu L tipi küresel vanadır. DN10 gövdeli ve 3/8" NPT dişi bağlantılıdır; en fazla 500 bar çalışma basıncına uygundur. Girişten gelen akışı iki çıkıştan birine yönlendirir; kol çevrildiğinde yağ diğer çıkışa geçer. Gövdesi yüksek mukavemetli çelikten, Zn-Fe (Cr III) kaplamalıdır; bilyesi sert krom kaplı çelik, yatakları Delrin (POM), contası NBR'dir.
10 gövde 3 yollu L tipi küresel vana nerede kullanılır?
Tek pompa ile iki farklı silindiri veya ataşmanı sırayla beslemek için kullanılır. Örneğin traktörde ön yükleyici ile arka ekipman, ünitede iki ayrı pres ya da iki farklı hat arasında seçim. DN10 gövde; pilot ve kumanda hatları, manometre bağlantıları ve küçük ünitelerin çıkışları gibi düşük debili hatlar içindir. NPT konik dişli portları Amerikan standardı rakorlarla adaptörsüz bağlanır.
Sık sorulan sorular
L tipi yerine T tipi vana ne zaman seçilmelidir?
İki çıkıştan yalnızca birini seçmeniz yetiyorsa L tipi yeterlidir ve karıştırma riski yoktur. İki çıkışı aynı anda beslemeniz ya da iki hattı tek hatta birleştirmeniz gerekiyorsa T tipi seçilir. Aynı gövde ve bağlantı ölçüsünde Oleocon KV3T serisi de mevcuttur.
3/8" NPT portlu vana nasıl sızdırmaz bağlanır?
NPT (ASME B1.20.1) konik diştir; sızdırmazlığı sıkılan diş yüzeyleri sağlar. Hidrolik sisteme uygun diş sızdırmazlık macunu ya da PTFE bant kullanılır, bant sarılıyorsa ilk iki diş boş bırakılır. Konik dişi aşırı sıkmak vana gövdesini zorlar.
Hidrolik küresel vana nasıl çalışır?
Vananın içinde delikli bir bilye bulunur. Kol çeyrek tur çevrildiğinde bilye de döner; delik hatla aynı hizadaysa yağ geçer, değilse hat kapanır. Bilye iki yatağın arasında sıkışarak sızdırmazlık sağlar. Oleocon KV serisinde bilye sert krom kaplı çelikten, yataklar Delrin (POM) malzemeden yapılır.
Çalışma basıncı ne kadardır?
Katalog basınç tablosuna göre bu ürünün (10 gövde, NPT38 bağlantı) çalışma basıncı 500 bar'dır. 10 ve 12,5 gövdeler 500 bar, 20 ve 25 gövdeler 400 bar, 25 gövdenin 1 1/4" ve 1 1/2" bağlantıları 350 bar sınıfındadır.
Küresel vana hangi sektörlerde kullanılır?
Katalogda belirtilen başlıca kullanım alanları şunlardır: iş makineleri, tarım makineleri, beton ekipmanları, araçlar, hidrolik ekipman ve hidrolik endüstrisi, petrol-gaz ve kimya endüstrisi. Hidrolik ünitelerde, preslerde, vinçlerde ve mobil makinelerde hat kapama ve yönlendirme için yaygın olarak tercih edilir.
Kullanırken dikkat edilmesi gerekenler
- Bu vananın çalışma basıncı en fazla 500 bar'dır; sistemin emniyet valfi ayarı ve basınç pikleri bu değeri aşmamalıdır.
- Bağlantı yüzeylerini montajdan önce temizleyin; devreye kir girmesini önleyin.
- Vanayı debi ayarı için yarı açık bırakmayın; tam açık veya tam kapalı kullanın.
- Conta malzemesinin (NBR, FKM veya EPDM) kullandığınız akışkan ve sıcaklıkla uyumlu olduğunu kontrol edin.
