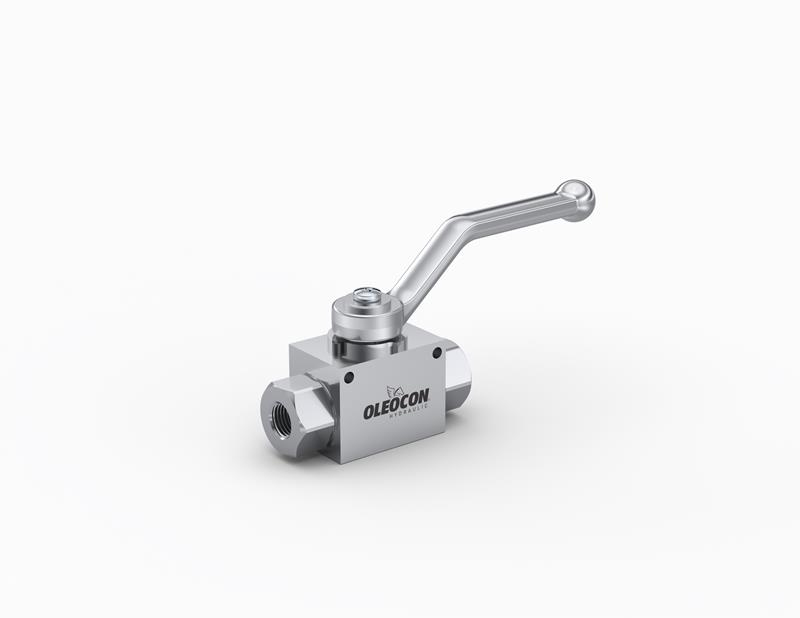

Oleocon KV2-10-NPT38, hidrolik devrelerde hattı açıp kapatmak için kullanılan 2 yollu küresel vanadır. DN10 gövdeli ve 3/8" NPT dişi bağlantılıdır; en fazla 500 bar çalışma basıncına uygundur. Hattı tam açar ya da tam kapatır; açıkken bilyenin deliği hatla aynı hizaya geldiği için akışı daraltmaz. Yüksek mukavemetli çelik gövdesi Zn-Fe (Cr III) ile kaplanmıştır; sert krom kaplı çelik bilye ve Delrin (POM) yataklarla çalışır.
10 gövde 2 yollu küresel vana nerede kullanılır?
Açma-kapama gereken her hidrolik hatta kullanılır: ünite çıkışları, silindir besleme hatları, akümülatör izolasyonu, test ve ölçüm noktaları ile ataşman hortumlarının kapatılması. DN10 gövde; pilot ve kumanda hatları, manometre bağlantıları ve küçük ünitelerin çıkışları gibi düşük debili hatlar içindir. NPT konik dişli portları Amerikan standardı rakorlarla adaptörsüz bağlanır.
Sık sorulan sorular
2 yollu küresel vana akışı daraltır mı?
Hayır. Vana tam açıkken bilyenin içindeki delik hatla aynı hizaya gelir ve yağ neredeyse düz bir borudan geçer gibi akar. Katalogda da belirtildiği gibi hacimsel iç yapı akışın hızlı ve düzgün olmasını sağlar, kavitasyonu önler. Bu yüzden basınç kaybı çok düşüktür; DN10 gövde, aynı anma çapındaki hat ile birlikte kullanılabilir.
3/8" NPT portlu vana nasıl sızdırmaz bağlanır?
NPT (ASME B1.20.1) konik diştir; sızdırmazlığı sıkılan diş yüzeyleri sağlar. Hidrolik sisteme uygun diş sızdırmazlık macunu ya da PTFE bant kullanılır, bant sarılıyorsa ilk iki diş boş bırakılır. Konik dişi aşırı sıkmak vana gövdesini zorlar.
Basınç altındayken vana açılıp kapatılabilir mi?
Vana devredeyken açılıp kapatılabilir; ancak iki tarafı arasında yüksek basınç farkı varken kolu çevirmek hem zorlaşır hem de yatakları aşındırır. Mümkünse önce basıncı düşürün veya dengeleyin, sonra kolu tek hareketle sonuna kadar çevirin. Katalog uyarısına göre vana basınç darbelerine, titreşime ve su darbesine maruz bırakılmamalıdır.
Hangi sıcaklık aralığında kullanılabilir?
Standart seri NBR conta ile -20°C ile +100°C arasında çalışır; daha yüksek sıcaklık için FKM conta seçeneği vardır. Katalog uyarısına göre çalışma sıcaklığı -20°C'nin altında veya +50°C'nin üzerindeyken vanaya çıplak elle dokunulmamalıdır.
Montaj sırasında nelere dikkat edilmelidir?
Bağlantı yüzeylerini temizleyin; devreye giren kir önce vananın bilyesini ve yataklarını çizer. Hortum veya borunun ağırlığını ve gerilmesini vana taşımamalıdır; gerekirse hattı kelepçe ile destekleyin. Parçaların hizalı ve tam oturmuş olduğundan emin olun. Kolun tam dönebileceği boşluğu montaj sırasında bırakın.
Kullanırken dikkat edilmesi gerekenler
- Bu vananın çalışma basıncı en fazla 500 bar'dır; sistemin emniyet valfi ayarı ve basınç pikleri bu değeri aşmamalıdır.
- Vanayı basınç darbelerine, titreşime, su darbesine ve kavitasyona maruz bırakmayın; akışkanda katı veya aşındırıcı parçacık bulunmamalıdır.
- Çalışma sıcaklığı -20°C'nin altında veya +50°C'nin üzerindeyken vanaya çıplak elle dokunmayın.
- Bağlantı yüzeylerini montajdan önce temizleyin; devreye kir girmesini önleyin.
