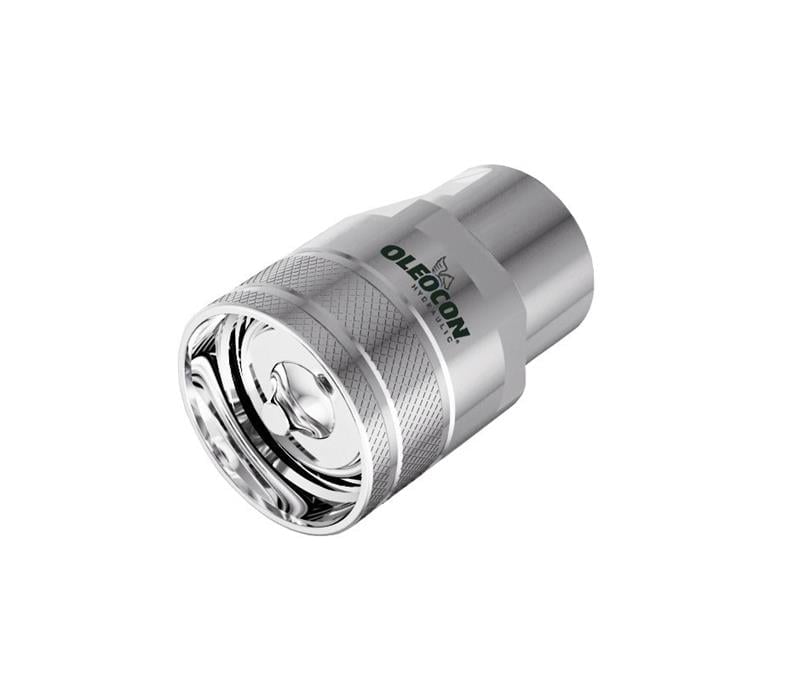

10 gövde ve 3/8" BSPP (gaz) dişi bağlantılı QC-STC-10B-G38, ISO 14541 standardında vidalı erkek hızlı bağlantı kaplinidir. Vidalı tasarımı sayesinde darbeli ve titreşimli hatlarda kendiliğinden ayrılmaz; ayrıldığında içindeki popet valfler hattı kapatır. 300 bar çalışma basıncı ve 23 l/dk nominal debisiyle 3/8" (DN10) hortum hatları için uygundur. Erkek parça, bağlantı somununu taşıyan taraftır ve genellikle ataşman veya kırıcı hortumunun ucunda bulunur.
10 gövde erkek vidalı kaplin nerede kullanılır?
Kompakt iş makinelerinin darbeli ataşman hatlarında, palet genişliği hidrolik olarak ayarlanan makinelerin şasi hatlarında, test tezgâhlarında ve basınç altında kalan hidrolik kaldırma sistemlerinde kullanılır. Dişi BSPP (ISO 1179-1) girişine nipel, adaptör veya hortum rakoru doğrudan vidalanır.
Sık sorulan sorular
QC-STC-10B-G38 hangi parçaya vidalanır?
10 gövde ölçüsündeki ISO 14541 vidalı dişi kapline (QC-STC-10A serisi) vidalanır. Örneğin QC-STC-10A-G38 bu parçayla birleşir. Dişi tarafın arka bağlantısı farklı olabilir; önemli olan gövde ölçüsünün ve standardın aynı olmasıdır. İtmeli (bilyeli) dişi kaplinlerle birleşmez.
3/8" BSPP girişli vidalı kaplinde sızdırmazlık için ne kullanılır?
Giriş ISO 1179-1 standardında paralel BSPP diştir; sızdırmazlığı diş değil, takılan rakorun alnındaki eleman sağlar. Yapışkan conta (bonded seal), O-ringli uç veya elastomer sızdırmazlık halkası kullanılabilir. Kırıcı gibi darbeli hatlarda bakır pul yerine yapışkan conta daha güvenlidir. Paralel dişe teflon bant sarılmaz.
Kaplin takılıyken hat neden ısınıyor veya debi düşüyor?
En sık neden kaplinin sonuna kadar vidalanmamış olmasıdır; popetler kısmen açık kalır ve yağ daralmış bir kesitten geçer. Diğer nedenler, hattaki debinin kaplinin nominal debisini (23 l/dk) belirgin şekilde aşması veya kaplin içine kaçmış bir yabancı parçadır. Önce tam oturmayı kontrol edin, sonra gövde ölçüsünün debiye uygunluğuna bakın.
10 gövdenin nominal debisi ne anlama gelir?
Katalogdaki 23 l/dk (5,06 GPM), kaplin üzerinde 200 kPa basınç düşümü oluştuğunda geçen debidir. Daha fazla debi geçebilir ama kayıp ve ısınma hızla artar. Kırıcınızın veya ataşmanınızın istediği debi bu değeri belirgin şekilde aşıyorsa bir üst ölçü olan 12,5 gövdeyi değerlendirin.
10 gövde hangi hortum ölçüsüyle kullanılır?
10 gövde genellikle 3/8" (DN10) iç çaplı hortumlarla kullanılır. Kaplin hortumdan küçük seçilirse hat daralır ve ısınır; çok büyük seçilirse gereksiz ağırlık oluşur. Kırıcı gibi darbeli hatlarda hortumun basınç sınıfı, kaplinin 300 bar çalışma basıncının ve basınç piklerinin altında kalmamalıdır.
Kullanırken dikkat edilmesi gerekenler
- 10 gövdede çalışma basıncı en fazla 300 bar, patlama basıncı 1200 bar'dır. Kırıcı ve benzeri ataşmanların basınç pikleri de bu çalışma basıncını aşmamalıdır.
- Girişe takılan rakoru sıkarken kaplin gövdesini anahtar ağzından karşılayın; bağlantı somununa kuvvet uygulamayın.
- Vidalı (ISO 14541) parçaları itmeli popetli veya düz alınlı parçalarla birleştirmeye çalışmayın.
- Hortumları kaplin somununu burmayacak şekilde bağlayın; hortumdaki burulma somunu gevşetebilir.
