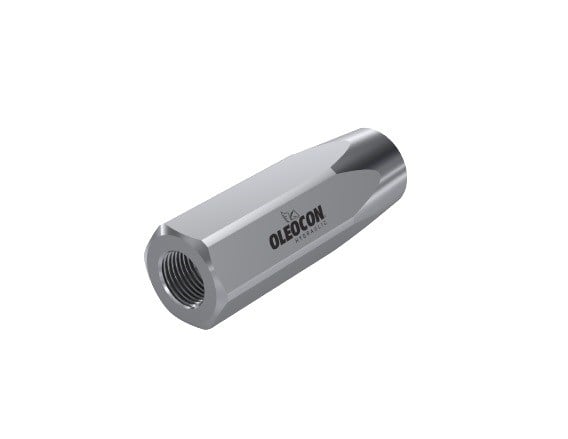

Oleocon CV-10-G38, hidrolik hatlarda geri akışı önlemek için kullanılan 10 gövde hat tipi çek valftir. 3/8" BSPP bağlantılıdır, NBR contalıdır ve -20°C ile +100°C arasında çalışır. Akış yönünde 0,5 bar'lık yay kuvveti aşıldığında açılır, akış durduğunda veya ters döndüğünde yay ve geri basınç popeti yuvaya oturtur.
10 gövde hat tipi çek valf nerede kullanılır?
Hidrolik ünitelerde, iş makinelerinde, tarım ekipmanlarında ve preslerde geri akışı engellemek için hat üzerine doğrudan monte edilir. Bir devre elemanının yanına paralel bağlanarak by-pass görevi de görür. 10 gövde (3/8") küçük ve orta ünitelerin basınç ve dönüş hatlarında yaygın kullanılır.
Sık sorulan sorular
Çek valf ters takılırsa ne olur?
Ters takılan çek valf, akması gereken yönde hattı kapatır. Pompa çıkışında ise pompa kapalı bir hatta basar ve emniyet valfi sürekli açarak yağ ısınır. Bu yüzden montajdan önce serbest akış yönünü (teknik çizimde 1'den 2'ye) kontrol edin; yağ pompadan tüketiciye doğru bu yönde akmalıdır.
3/8" gaz dişli bağlantı nasıl sızdırmaz yapılır?
BSPP (ISO 1179-1) paralel diştir; sızdırmazlık dişte değil, alın yüzeyindeki contadadır. Rakoru yapışkan conta (bonded seal) veya O-ringli alın ile kullanın, alın yüzeylerinin temiz ve çiziksiz olmasına dikkat edin. Bant veya macun dişten yağ kaçağını durdurmaz, devreye parça da karıştırabilir.
By-pass çek valfi nasıl bağlanır?
Çek valf bir devre elemanına (filtre, soğutucu, akış kontrol valfi gibi) paralel bağlanarak by-pass görevi görür. Örneğin bir hız ayar valfine paralel bağlanan çek valf, bir yönde akışı ayardan geçirirken ters yönde serbest geçiş sağlar. Paralel bağlamada çek valfin açılma yönünün istenen serbest akış yönüyle aynı olduğundan emin olun.
Çek valf neden ses yapar veya titreşir?
Debi, valfin tam açık kalmasına yetmeyecek kadar düşükse popet yuvaya sürekli çarpıp kalkar; bu durum vuruntu ve titreşim yapar. Pompa çıkışındaki basınç dalgalanmaları ve hattaki hava da aynı etkiyi verir. Gövde ölçüsünün debiye uygun seçildiğinden ve hattın havasının alındığından emin olun.
Çek valf neden kaçırır veya tam kapatmaz?
En sık neden yağdaki kir ve metal parçacıklarının popet ile yuva arasına girmesidir. Conta malzemesinin akışkanla veya sıcaklıkla uyumsuz olması, aşırı basınç darbeleri ve uzun süre vuruntulu çalışma da yuvayı bozar. Katalog uyarısına göre valf darbe basıncına, su darbesine, kavitasyona ve aşındırıcı parçacıklara maruz bırakılmamalıdır.
Kullanırken dikkat edilmesi gerekenler
- Seçtiğiniz valfin çalışma basıncı (250–450 bar aralığı) sistemin emniyet valfi ayarının ve basınç piklerinin üzerinde olmalıdır.
- Bağlantı yüzeylerini montajdan önce temizleyin; devreye kir girmesini önleyin.
- Parçaların hizalı ve tam oturmuş olduğundan emin olun; valf hortum veya boru yükünü taşımamalıdır.
- Debinin seçilen gövde ölçüsü için olağan değerlerde olduğundan emin olun; çok düşük debi popetin vuruntu yapmasına neden olur.
