BAT-10B-G38, 10 gövde, 3/8" BSPP bağlantılı erkek artık basınç altında bağlanabilen düz alınlı hızlı kaplindir (ISO 16028). Düz alınlı (flat face) yapısı sayesinde ayrılırken neredeyse hiç yağ kaybı olmaz ve yüzeyde kir tutan boşluk kalmaz; bağlanırken devreye hava ve toz girmez. Çalışma basıncı 250 bar'dır.
10 gövde artık basınç altında bağlanabilen düz alınlı hızlı kaplin nerede kullanılır?
Güneşte bekleyen ataşmanlarda ısınmayla yükselen hat basıncı yüzünden kaplinin bağlanamaması sorununa karşı kullanılır. Kompakt yükleyiciler, mini ekskavatörler ve ataşman değişimi sık olan makineler için uygundur.
Sık sorulan sorular
BAT-10B-G38 hangi dişi kaplinle eşleşir?
Bu ürün erkek (nipel) taraftır ve ISO 16028 düz alın ölçülerindedir. Aynı gövde ölçüsündeki ISO 16028 dişi kaplinle, örneğin Oleocon QCF serisi dişi kaplinlerle eşleşir. Artık basınç özelliği erkek taraftadır; dişi tarafın standart düz alın kaplin olması yeterlidir.
3/8" BSPP bağlantıya hangi rakor takılır?
Bağlantı dişi ISO 1179-1 standardında paralel BSPP (gaz) diştir. 3/8" BSPP rakor veya hortum ucu takılır; sızdırmazlığı rakorun alnındaki yapışkan conta (bonded seal) ya da O-ring sağlar. Paralel dişe teflon bant sarılmaz.
Kaplin kullanılmadığında nasıl korunur?
Ayrılan kaplinlerin alnı mutlaka toz kapağı veya tapa ile kapatılmalıdır. Açık kalan kaplin toz, çamur ve su toplar; bir sonraki bağlantıda bu kir doğrudan devreye girer. Oleocon kaplinler için uygun toz kapakları ayrıca satılmaktadır.

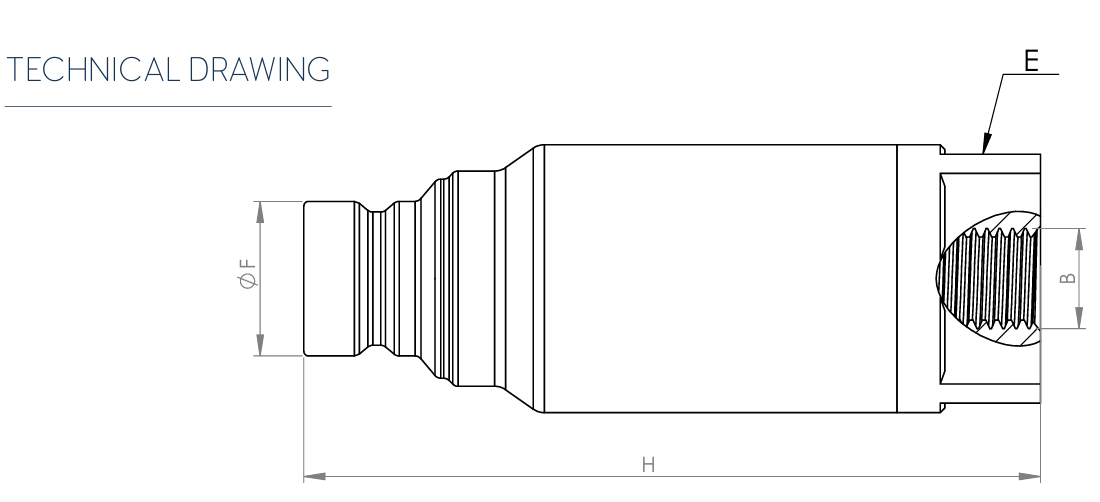

BAT-10B-G38 ölçüleri nedir?
Katalog ölçü tablosuna göre anahtar ağzı 30 mm, uzunluğu 89,6 mm, ağırlığı yaklaşık 0,35 kg. Bağlantı 3/8" BSPP'dir. Dar alanlara montajda kovanın geri çekilebileceği boşluğu da hesaba katın.
Doğru gövde ölçüsü nasıl seçilir?
Kaplin, hattın debisine göre seçilir; bağlantı dişi tek başına ölçü değildir. Küçük seçilen kaplinde basınç kaybı ve ısınma artar. 10 gövde, 3/8" BSPP bağlantıyla orta debili hatlar içindir; karşı parçanın da aynı gövde ölçüsünde olması gerekir.
Kullanırken dikkat edilmesi gerekenler
- Sistem basıncının bu kaplinin çalışma basıncını (250 Bar (25 MPa / 3625 PSI)) aşmadığından emin olun.
- Akışkan sıcaklığı 80°C'nin üzerindeyken bağlama ve ayırma yapmayın.
- Bağlamadan önce erkek ve dişi parçanın alın yüzeylerini temizleyin; devreye kir girmesini önleyin.
- Kullanılmayan kaplinlerin alnını toz kapağı veya tapa ile kapatın.
