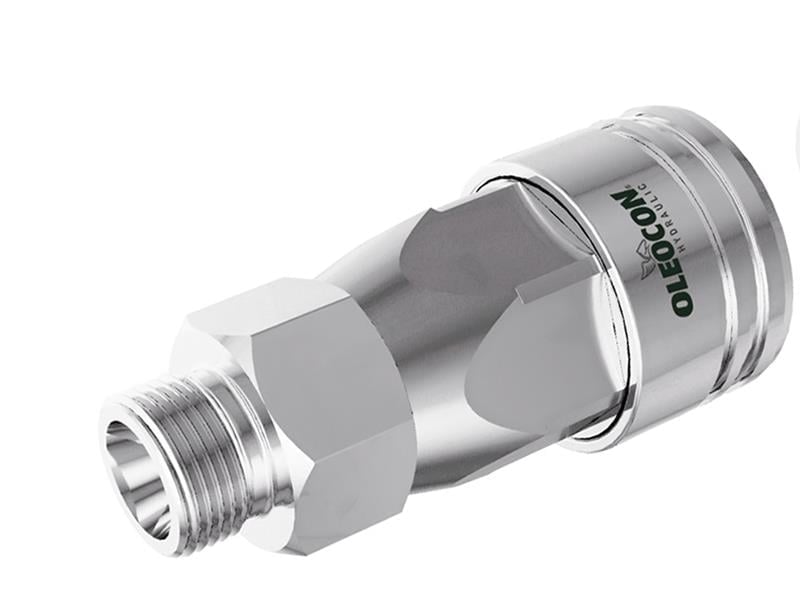

QCA-10A-MG38, hidrolik hortum veya boruyu yağ kaybetmeden hızlıca ayırıp birleştirmek için kullanılan dişi otomatik rakordur. Oleocon QCA serisinin 10 gövde (ISO 7241-A) modelidir ve 3/8" erkek BSPP (gaz) bağlantıya sahiptir. En fazla 315 bar çalışma basıncında, 23 l/dk nominal debiyle çalışır. Bilyeli kilit bileziği dişi parçadadır; bu parça çoğunlukla yağı sağlayan taraf olan makine veya traktör üzerinde durur.
10 gövde dişi kaplin nerede kullanılır?
Orta debili hatlarda yaygındır. Kompakt iş makinelerinin ataşman hortumları, küçük damper ve kaldırma silindirleri, atölye presleri ve hidrolik güç ünitelerinin servis çıkışları örnek verilebilir. Erkek BSPP (gaz) dişli ucu sayesinde valf, pompa veya blok gövdesindeki dişi porta doğrudan vidalanır; araya ayrıca nipel gerekmez.
Sık sorulan sorular
QCA-10A-MG38 hangi parçayla birleşir?
10 gövde ölçüsündeki ISO 7241-A erkek parçayla (QCA-10B serisi) birleşir. Birleşme için bağlantı dişinin aynı olması gerekmez. Erkek parçanın arka tarafı hattınıza uygun seçilir (BSPP, metrik boru, NPT, SAE); kaplin tarafı aynı gövdede hep aynıdır. Örneğin QCA-10B-MG38 bu parçaya takılır.
Erkek 3/8" BSPP uçlu kaplin nereye takılır, nasıl sızdırmaz?
Bu model, valf bloğu, pompa gövdesi veya adaptördeki 3/8" dişi BSPP porta doğrudan vidalanır. Sızdırmazlık için portun yüzeyi ile kaplin arasında yapışkan conta (bonded seal) veya uygun pul kullanılır. Böylece araya ayrıca nipel koymaya gerek kalmaz, bağlantı kısalır ve olası kaçak noktası azalır.
Hat basınç altındayken takılabilir mi?
Hayır. Katalog değerlerine göre bu seri artık basınç altında bağlanamaz ve ayrılamaz. Hatta basınç kalmışsa popet açılamaz; kaplin zor takılır ya da hiç takılmaz, zorlamak conta ve popete zarar verir. Önce motoru durdurup kumanda kolunu birkaç kez oynatarak hattaki basıncı boşaltın. Basınç altında bağlanması gereken ataşmanlar için Oleocon BAT serisi gibi artık basınca uygun modeller kullanılmalıdır.
10 gövde söküldüğünde ne kadar yağ kaçırır?
Katalog değerine göre 10 gövdede her ayırmada kaybedilen yağ miktarı yaklaşık 2 ml'dir. Bu miktar popetin kapanmadan önce uçlar arasında kalan yağdır. Kayıp, kaplin temiz ve contaları sağlamsa bu seviyede kalır. Ayırmadan sonra damlama sürüyorsa popet contası veya yuvası kontrol edilmelidir.
Kaplin neden zor takılıyor veya hiç takılmıyor?
En sık neden hatta kalan basınçtır: güneşte ısınan veya yükte bekleyen bir silindir hortumdaki yağı sıkıştırır ve popet açılamaz. Diğer nedenler uçlardaki kir, bileziğin tam geri çekilmemesi ve farklı seri (ISO A–B) ya da gövde ölçüsünün karışmasıdır. Önce basıncı boşaltın ve uçları temizleyin; zorla, çekiçle takmaya çalışmayın.
Kullanırken dikkat edilmesi gerekenler
- 10 gövdede çalışma basıncı en fazla 315 bar, patlama basıncı 1260 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- Porta vidalarken kaplini gövdedeki anahtar ağzından sıkın. Bilezikten sıkmak kilit mekanizmasına zarar verir.
- Hattı basınç altındayken ayırmayın veya bağlamayın; önce basıncı boşaltın.
- Ayırdıktan sonra her iki ucun toz kapaklarını takın.
