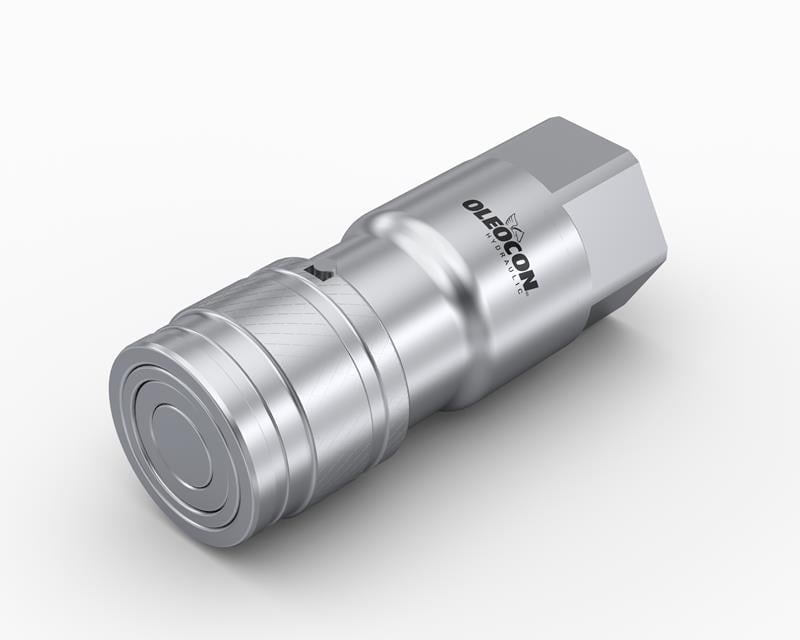

10 gövde ve 3/4-16 UNF O-ringli SAE port bağlantılı QCF-10A-SAE8, ISO 16028 uyumlu dişi düz alınlı hızlı bağlantı kaplinidir. Ön yüzü tamamen düz olduğu için bir bezle silinerek temizlenir; ayırmada yağ kaybı ve bağlamada kir girişi en aza iner. 250 bar çalışma basıncı ve 23 l/dk nominal debisiyle 3/8" (DN10) hortum hatları için uygundur. Dişi parça bilezik, bilyeli kilit ve emniyet kilidini taşır; genellikle makine tarafında, yardımcı hidrolik çıkışında veya bom üzerindeki bağlantı plakasında durur.
10 gövde dişi düz alınlı kaplin nerede kullanılır?
Mini ekskavatörlerde tiltrotator ve kavrama (grapple) gibi küçük ataşmanların yardımcı fonksiyonlarında, mini damperlerin kepçe ve mikser ataşmanlarında, hidrolik motorların drenaj hatlarında ve kalıp değişimi yapılan endüstriyel makinelerde yaygın olarak kullanılır. Dişi UNF/UN girişi, O-ringli SAE port standardındadır (ISO 11926-1). O-ringli erkek rakorlar (ORB) doğrudan takılır.
Sık sorulan sorular
QCF-10A-SAE8 hangi parçayla birleşir?
10 gövde ölçüsündeki ISO 16028 düz alınlı erkek parçayla (QCF-10B serisi) birleşir. Kaplin tarafı aynı gövdede standarttır; erkek parçanın arka bağlantısı hattınıza göre seçilir (BSPP, NPT, SAE, JIC veya metrik boru). Örneğin QCF-10B-SAE8 bu parçaya takılır. Popetli (ISO 7241, QCA/QCB) erkek parçalar düz alınlı dişi kapline takılmaz.
3/4-16 UNF diş ölçüsü nasıl okunur?
UNF/UN dişler inç cinsinden anılır. 3/4-16 UNF ifadesinde ilk kısım nominal dış çapı, tireden sonraki sayı bir inçteki diş sayısını gösterir. Kumpasla dış çap, diş tarağıyla hatve ölçülerek doğrulanır. BSP dişli parçalarla karışmaması için yalnızca çapa değil hatveye de mutlaka bakın.
10 gövde hangi hortum ölçüsüyle kullanılır?
10 gövde, genellikle 3/8" (DN10) iç çaplı hortumlarla kullanılır. Kaplin hortumdan küçük seçilirse hat daralır ve ısınma artar; çok büyük seçilirse gereksiz ağırlık ve maliyet oluşur. Hortumun basınç sınıfının, kaplinin 250 bar çalışma basıncına ve ataşmanın basınç piklerine uygun olduğundan emin olun.
Düz alınlı kaplinin bakımı nasıl yapılır?
Düz ön yüz, temiz bir bezle tek hareketle silinebilir; her bağlamadan önce iki yüzü de silin. Ayrıkken toz kapaklarını takın. Bileziğin ve emniyet kilidinin rahat döndüğünü, ön contanın kesik veya ezik olmadığını düzenli kontrol edin. Bağlıyken kaçak, ayrıkken sızıntı, bileziğin sıkışması veya kilidin tutmaması kaplinin değişmesi gerektiğini gösterir.
Bağlama ve ayırma için ne kadar kuvvet gerekir?
Katalog değerlerine göre 10 gövdede bağlama kuvveti yaklaşık 170 N, ayırma kuvveti 40 N kadardır. Düz alınlı kaplinlerde bağlama kuvveti popetlilere göre biraz daha yüksektir, çünkü iki düz yüzün sızdırmaz şekilde oturması gerekir. Bu değerler basınçsız hat içindir; hatta basınç kaldıysa kuvvet hızla artar.
Kullanırken dikkat edilmesi gerekenler
- 10 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Emniyet valfi ayarı ve ataşmanın oluşturduğu basınç pikleri bu çalışma basıncını aşmamalıdır.
- O-ringli porta takılan rakorun O-ringini takmadan önce hafifçe yağlayın ve kontrol edin; kesik veya sıkışmış O-ring kaçak yapar.
- Bağlantıdan sonra bileziği emniyet kilidi konumuna çevirin; titreşimli çalışmada kilitsiz bilezik geri kaçabilir.
- Devredeki yağ 80°C üzerindeyken bağlama ve ayırma yapmayın; uzun süre çalışan ataşmanlarda önce sistemin soğumasını bekleyin.
