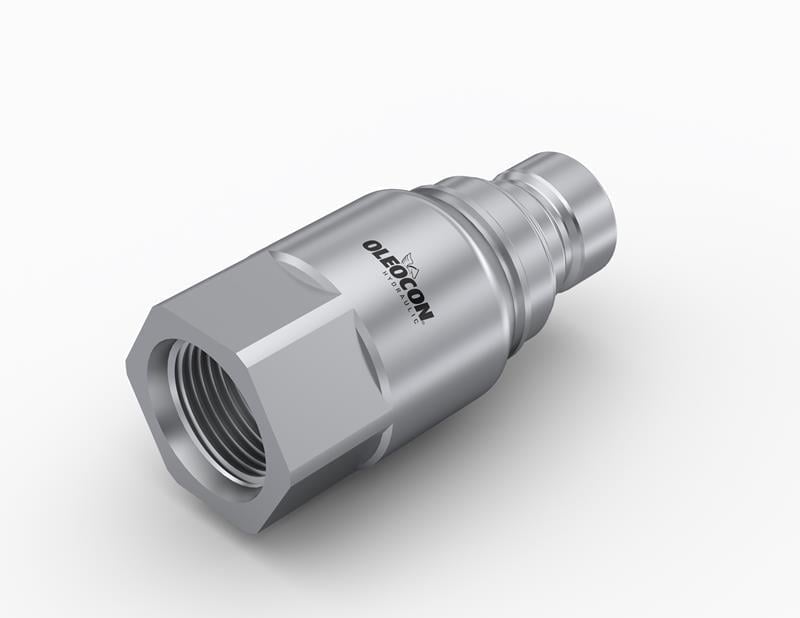

QCF-10B-SAE8, 10 gövde ölçüsünde, 3/4-16 UNF O-ringli SAE port bağlantılı, ISO 16028 standardında erkek düz alınlı (flat face) hızlı bağlantı kaplinidir (quick kaplin / otomatik rakor). Çalışma basıncı en fazla 250 bar, nominal debisi 23 l/dk'dır ve 3/8" (DN10) hortum hatlarına uygundur. Düz ön yüzü sayesinde ayrıldığında neredeyse hiç yağ damlatmaz, bağlarken sisteme hava ve kir sokmaz. Erkek parça çoğunlukla ataşman hortumunun ucuna takılır; dişi kapline itildiğinde kilitlenir.
10 gövde erkek düz alınlı kaplin nerede kullanılır?
Orta debili, sık takılıp sökülen hatlar içindir: kompakt ekskavatör ve mini damper ataşmanları, hidrolik elmas duvar kesme makineleri, taşınabilir kuyu delme ekipmanları ve üretim hatlarındaki kalıp bağlantıları örnek verilebilir. Dişi UNF/UN girişi, O-ringli SAE port standardındadır (ISO 11926-1). O-ringli erkek rakorlar (ORB) doğrudan takılır.
Sık sorulan sorular
QCF-10B-SAE8 hangi parçaya takılır?
10 gövde ölçüsündeki ISO 16028 düz alınlı dişi kapline (QCF-10A serisi) takılır. Örneğin QCF-10A-SAE8 bu parçayla birleşir. Dişi tarafın arka bağlantısı farklı olabilir; önemli olan gövde ölçüsünün ve standardın aynı olmasıdır. Popetli ISO 7241 dişi kaplinlere takılmaz.
3/4-16 UNF diş ölçüsü nasıl okunur?
UNF/UN dişler inç cinsinden anılır. 3/4-16 UNF ifadesinde ilk kısım nominal dış çapı, tireden sonraki sayı bir inçteki diş sayısını gösterir. Kumpasla dış çap, diş tarağıyla hatve ölçülerek doğrulanır. BSP dişli parçalarla karışmaması için yalnızca çapa değil hatveye de mutlaka bakın.
Düz alınlı (flat face) kaplin nasıl çalışır?
Dişi ve erkek parçanın ön yüzleri tamamen düzdür ve içlerinde yaylı valfler vardır. Parçalar ayrıyken bu valfler ön yüzle aynı hizada kapalı durur; ön yüzde yağ tutabilecek boşluk kalmaz. Erkek parça dişinin içine itildiğinde iki düz yüz önce birbirine sızdırmaz şekilde oturur, ardından valfler geri çekilerek yağ yolunu açar. Bilyeli kilit bağlantıyı tutar, emniyet kilidi de kazayla ayrılmayı önler.
Düz alınlı kaplin ile popetli kaplin arasındaki fark nedir?
Popetli kaplinlerde (ISO 7241, Oleocon QCA/QCB) ön tarafta yağ tutan bir boşluk kalır. Bu yüzden ayırmada birkaç ml yağ kaybolur ve uçlara kir tutunabilir. Düz alınlı kaplinde ön yüz tamamen düzdür; ayırmada kayıp çok küçüktür (bu gövdede 0,035 ml) ve yüzey bir bezle silinerek temizlenir. Ayrıca bağlantı sırasında sisteme hava ve kir girişi en aza iner. İki tip birbirine takılmaz.
ISO 16028 nedir, başka markalarla uyumlu mu?
ISO 16028, düz alınlı hızlı bağlantı kaplinlerinin birbirine takılabilmesi için gereken ölçüleri belirleyen uluslararası standarttır. Oleocon QCF serisi bu standarda göre üretilir. Aynı gövde ölçüsündeki (10) başka markaların ISO 16028 parçalarıyla birleşecek şekilde tasarlanmıştır. Farklı marka parçaları ilk kez birleştirdiğinizde kilitlenmenin tam olduğunu ve sızdırmazlığı kontrol edin.
Kullanırken dikkat edilmesi gerekenler
- 10 gövdede çalışma basıncı en fazla 250 bar, patlama basıncı 1000 bar'dır. Emniyet valfi ayarı ve ataşmanın oluşturduğu basınç pikleri bu çalışma basıncını aşmamalıdır.
- O-ringli porta takılan rakorun O-ringini takmadan önce hafifçe yağlayın ve kontrol edin; kesik veya sıkışmış O-ring kaçak yapar.
- Her bağlamadan önce iki düz ön yüzü temiz bir bezle silin; düz alınlı kaplinin avantajı ancak yüzeyler temizse işe yarar.
- Bağlantıdan sonra bileziği emniyet kilidi konumuna çevirin; titreşimli çalışmada kilitsiz bilezik geri kaçabilir.
