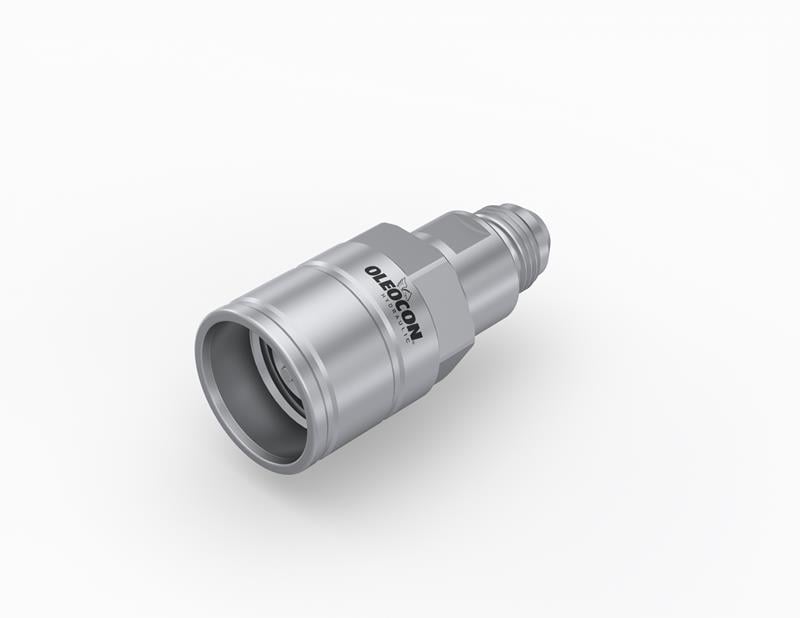

QC-STC-10B-MSAE8, yüksek basınçlı ve darbeli hidrolik hatları vidalayarak bağlamak için kullanılan erkek popetli kaplindir. Oleocon STC serisinin 10 gövde modelidir ve 3/4-16 UNF erkek JIC (37°) bağlantıya sahiptir. En fazla 300 bar çalışma basıncında, 23 l/dk nominal debiyle çalışır. Erkek parça, bağlantı somununu taşıyan taraftır ve genellikle ataşman veya kırıcı hortumunun ucunda bulunur.
10 gövde erkek vidalı kaplin nerede kullanılır?
Kompakt iş makinelerinin darbeli ataşman hatlarında, palet genişliği hidrolik olarak ayarlanan makinelerin şasi hatlarında, test tezgâhlarında ve basınç altında kalan hidrolik kaldırma sistemlerinde kullanılır. Erkek UNF/UN ucu 37° havşalı JIC standardındadır (ISO 8434-2); JIC somunlu hortum rakorları doğrudan bağlanır.
Sık sorulan sorular
QC-STC-10B-MSAE8 hangi parçaya vidalanır?
10 gövde ölçüsündeki ISO 14541 vidalı dişi kapline (QC-STC-10A serisi) vidalanır. Örneğin QC-STC-10A-MSAE8 bu parçayla birleşir. Dişi tarafın arka bağlantısı farklı olabilir; önemli olan gövde ölçüsünün ve standardın aynı olmasıdır. İtmeli (bilyeli) dişi kaplinlerle birleşmez.
3/4-16 UNF erkek JIC uca hangi rakor bağlanır?
Bu uç ISO 8434-2 (SAE J514) standardında 37° havşalı JIC erkek uçtur. Aynı diş ölçüsündeki JIC döner somunlu hortum rakoru doğrudan takılır; sızdırmazlığı 37° konik yüzeyler sağlar. 45° SAE havşalı rakorlar benzer görünse de bu uca uymaz.
Kaplin neden yağ kaçırır?
Bağlıyken somun tarafından kaçak, genellikle kaplinin tam vidalanmamasından, aşınmış dış contadan veya dişlerdeki kirden kaynaklanır. Ayrıkken damlama, popet contasının veya yuvasının hasarlı olduğunu gösterir. Arka bağlantıdan kaçak ise yanlış sızdırmazlık elemanı veya yetersiz sıkmadan olur. Darbeli hatlarda contaları periyodik kontrol etmek kaçağı önler.
Kaplin takılıyken hat neden ısınıyor veya debi düşüyor?
En sık neden kaplinin sonuna kadar vidalanmamış olmasıdır; popetler kısmen açık kalır ve yağ daralmış bir kesitten geçer. Diğer nedenler, hattaki debinin kaplinin nominal debisini (23 l/dk) belirgin şekilde aşması veya kaplin içine kaçmış bir yabancı parçadır. Önce tam oturmayı kontrol edin, sonra gövde ölçüsünün debiye uygunluğuna bakın.
10 gövdenin nominal debisi ne anlama gelir?
Katalogdaki 23 l/dk (5,06 GPM), kaplin üzerinde 200 kPa basınç düşümü oluştuğunda geçen debidir. Daha fazla debi geçebilir ama kayıp ve ısınma hızla artar. Kırıcınızın veya ataşmanınızın istediği debi bu değeri belirgin şekilde aşıyorsa bir üst ölçü olan 12,5 gövdeyi değerlendirin.
Kullanırken dikkat edilmesi gerekenler
- 10 gövdede çalışma basıncı en fazla 300 bar, patlama basıncı 1200 bar'dır. Kırıcı ve benzeri ataşmanların basınç pikleri de bu çalışma basıncını aşmamalıdır.
- JIC 37° uca 45° havşalı rakor takmayın; benzer görünseler de sızdırmazlık sağlamaz.
- Hortumları kaplin somununu burmayacak şekilde bağlayın; hortumdaki burulma somunu gevşetebilir.
- Conta malzemesinin (NBR veya FKM) kullandığınız hidrolik yağ ve çalışma sıcaklığıyla uyumlu olduğunu kontrol edin.
